KLAPPENSTEUERUNG

Bedienungsanleitung AWRON AKS Pro

Diese Anleitung führt Sie durch die Beduenung ihrer Abgasklappensteuerung

Unterstützte Fahrzeugmodelle

M2 G87
M3 G80
M3 G81
M4 G82
Wichtiger Hinweis

Es wird ausdrücklich darauf hingewiesen, dass die hier beschriebenen Teile oder Ausrüstungen ausschließlich für Rennfahrzeuge hergestellt sind. Es besteht weder eine Straßenzulassung noch eine Autorisierung oder Befugnis im Sinne von Artikel 55 der Verordnung (EU) 2018/858, auf dessen Bestimmungen verwiesen wird. Teile oder Ausrüstungen gemäß Anhang VI der Verordnung (EU) 2018/858, die sowohl in Rennen als auch im Straßenverkehr eingesetzt werden, dürfen nur dann für Fahrzeuge für den Einsatz im öffentlichen Straßenverkehr in Verkehr gebracht werden, wenn sie die Anforderungen, die in den in Absatz 3 des vorliegenden Artikels genannten delegierten Rechtsakten festgelegt sind, erfüllen und von der Kommission autorisiert wurden. Teile oder Ausrüstungen, von denen eine ernste Gefahr für das einwandfreie Funktionieren von Systemen ausgehen kann, die für die Sicherheit des Fahrzeugs oder für seine Umweltverträglichkeit von wesentlicher Bedeutung sind, dürfen nicht in Verkehr gebracht oder in Betrieb genommen werden. Mit dem Kauf erklären Sie ausdrücklich, diese Hinweise, Beschränkungen und Untersagungen zur Kenntnis genommen zu haben. Mit Erhalt der Teile oder Ausrüstung wird die vollständige Haftung übernommen. Bitte beachten Sie auch, dass diese Teile nur auf nicht-öffentlichen Rennstrecken verwendet werden dürfen.

1.

Betätigung der Kalppensteuerung

Nach dem Einbau Ihrer AKS Pro haben Sie die Möglichkeit, Ihre Klappensteuerung auf verschiedene Weisen zu steuern. Dies können Sie in der dazugehörigen AWRON WINDOWS APP einstellen.

1.1

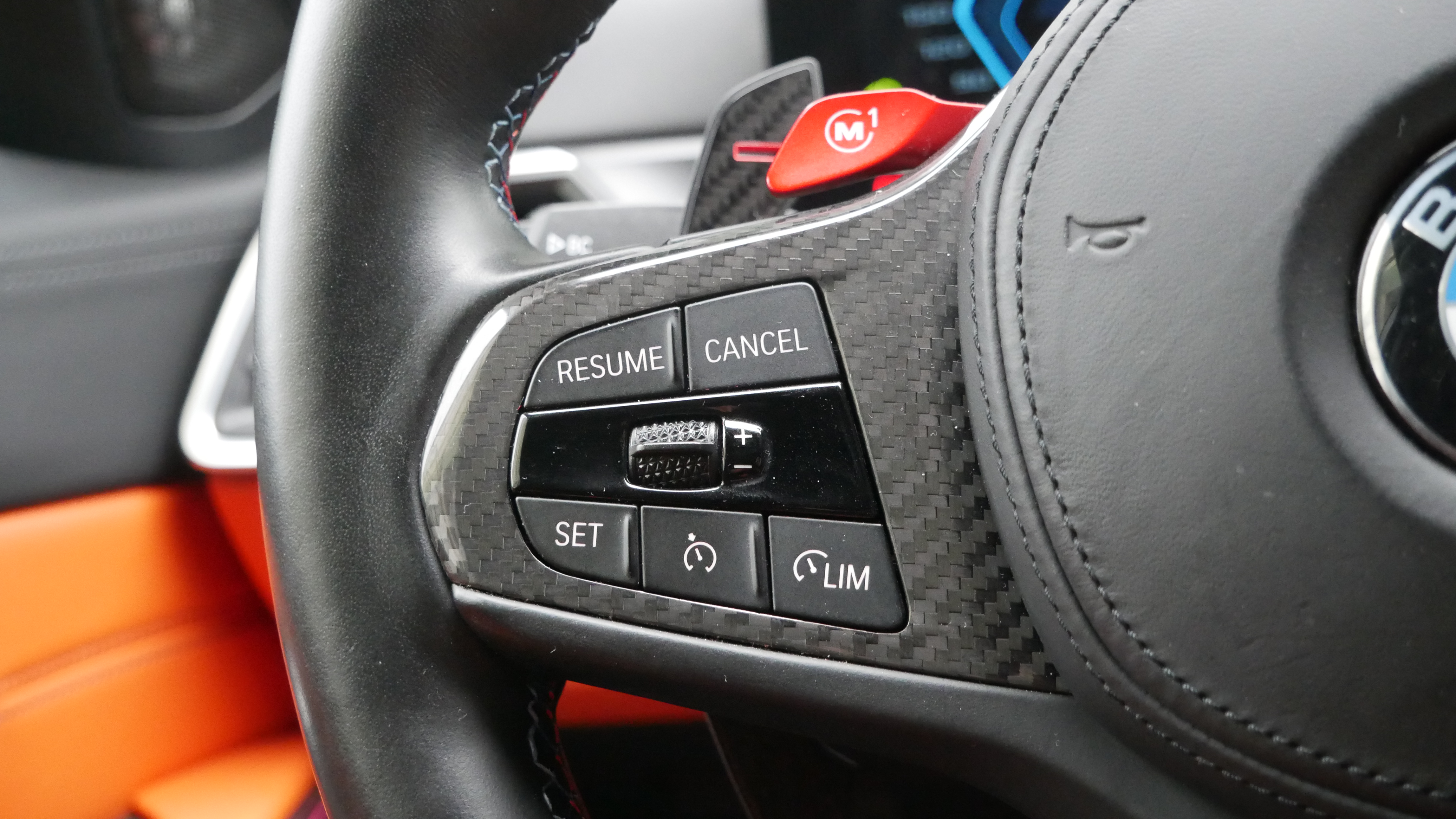

Tempomat-Wippe (Lenkradtaste)

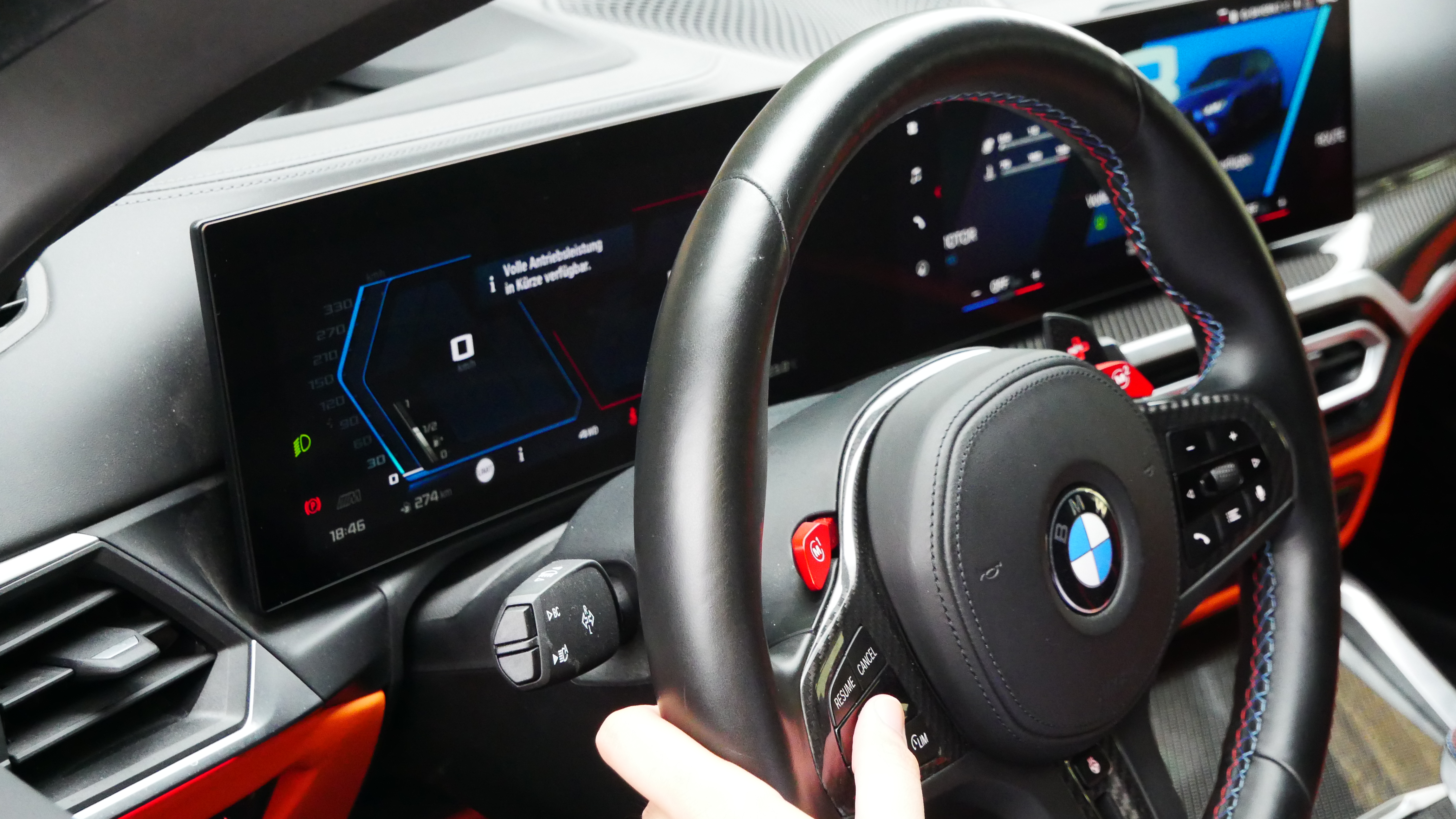

Drücken Sie den Tempomat-Wippschalter nach oben, um die Klappe zu öffnen, oder nach unten, um sie zu schließen.

Lenkrad-Taster (Tempomatwippe)
Bitte beachten Sie

Bei aktivem Tempomaten ist eine Steuerung der Klappen über die Wippe nicht möglich.

1.2

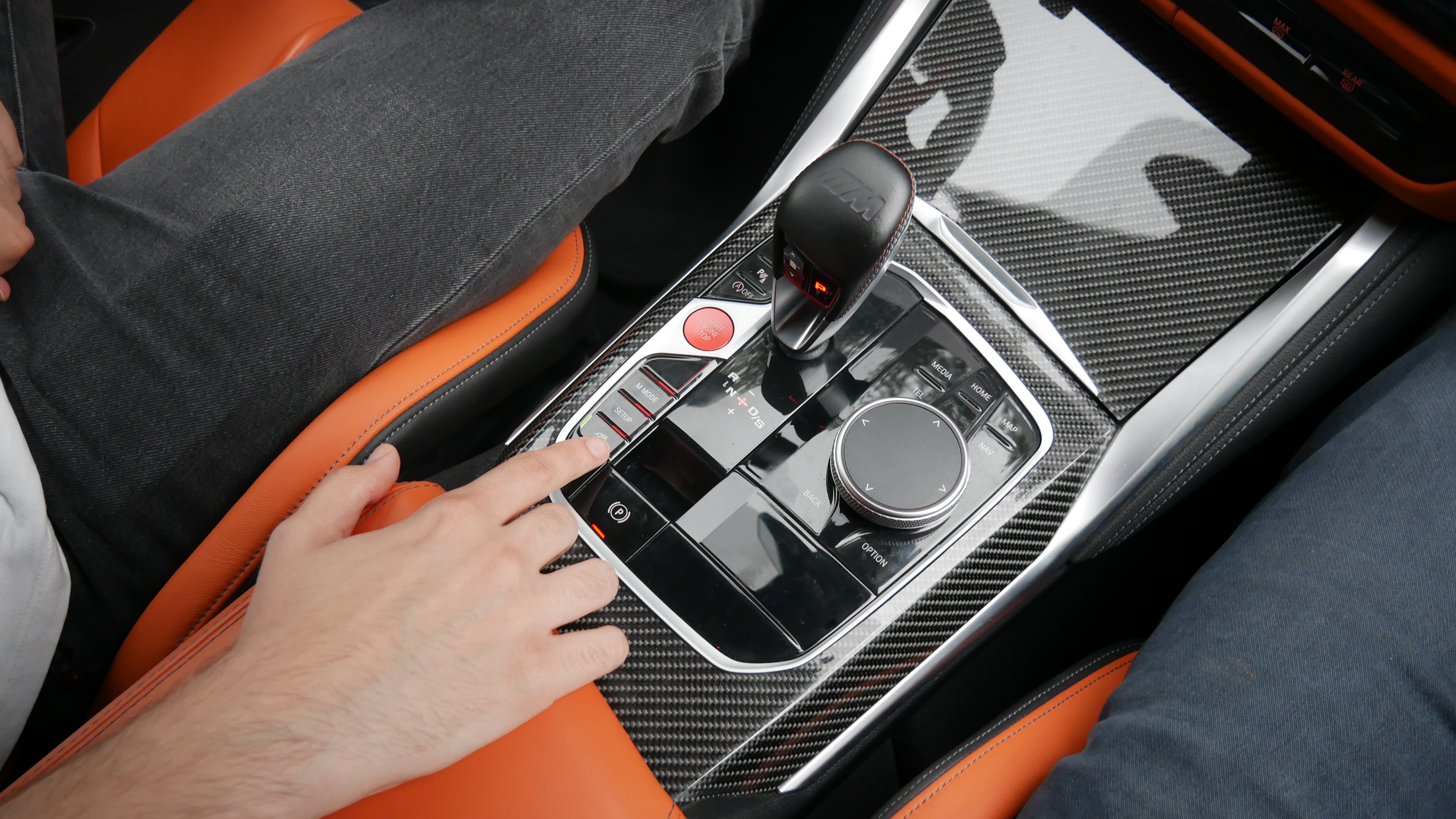

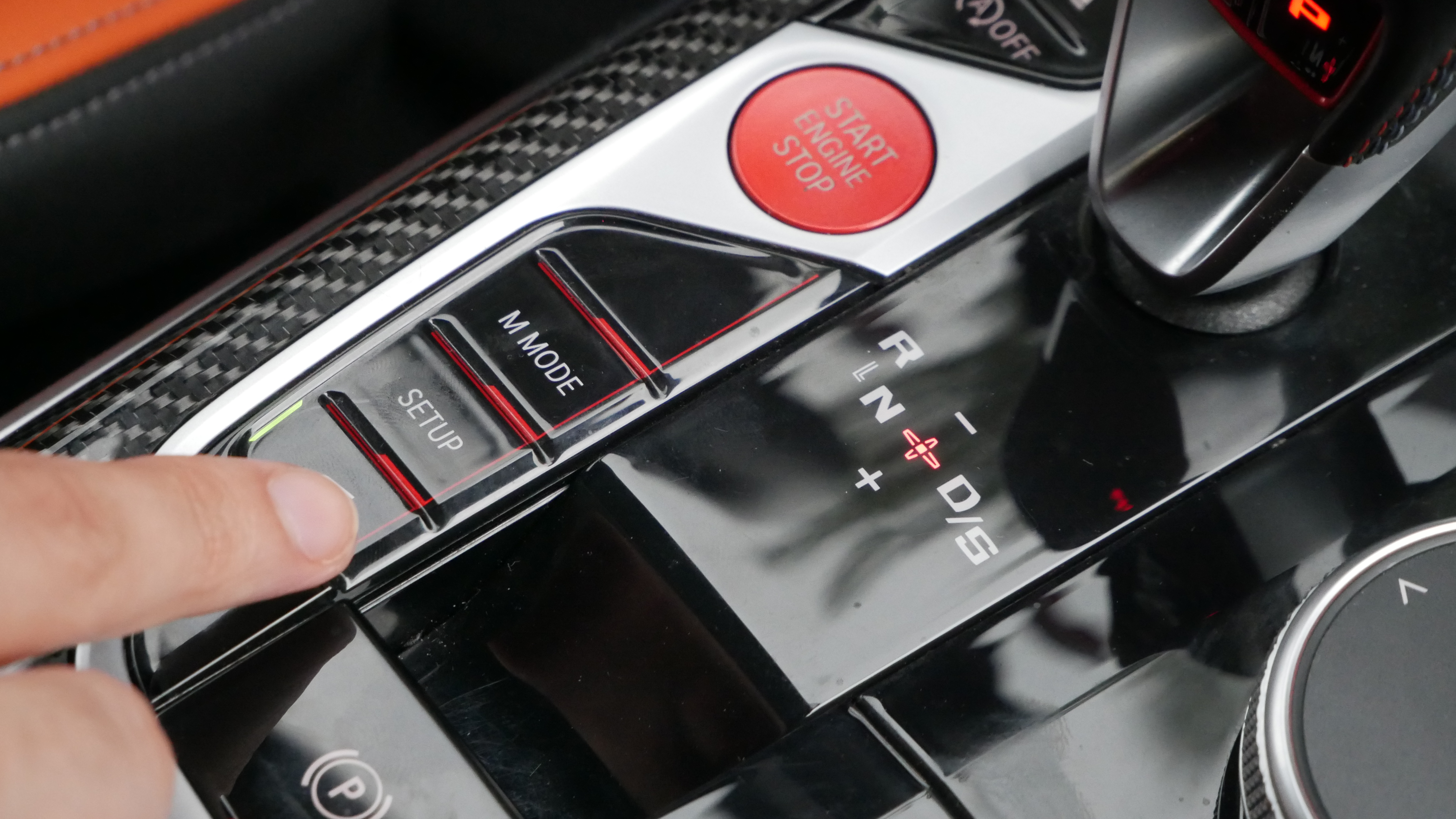

Auspuffklappen-Taster (Mittelkonsole)

Drücken Sie die Auspuffklappentaste in der Mittelkonsole, um die Klappen zu öffnen und zu schließen.

Mittelkonsole - Auspufftaste
1.3

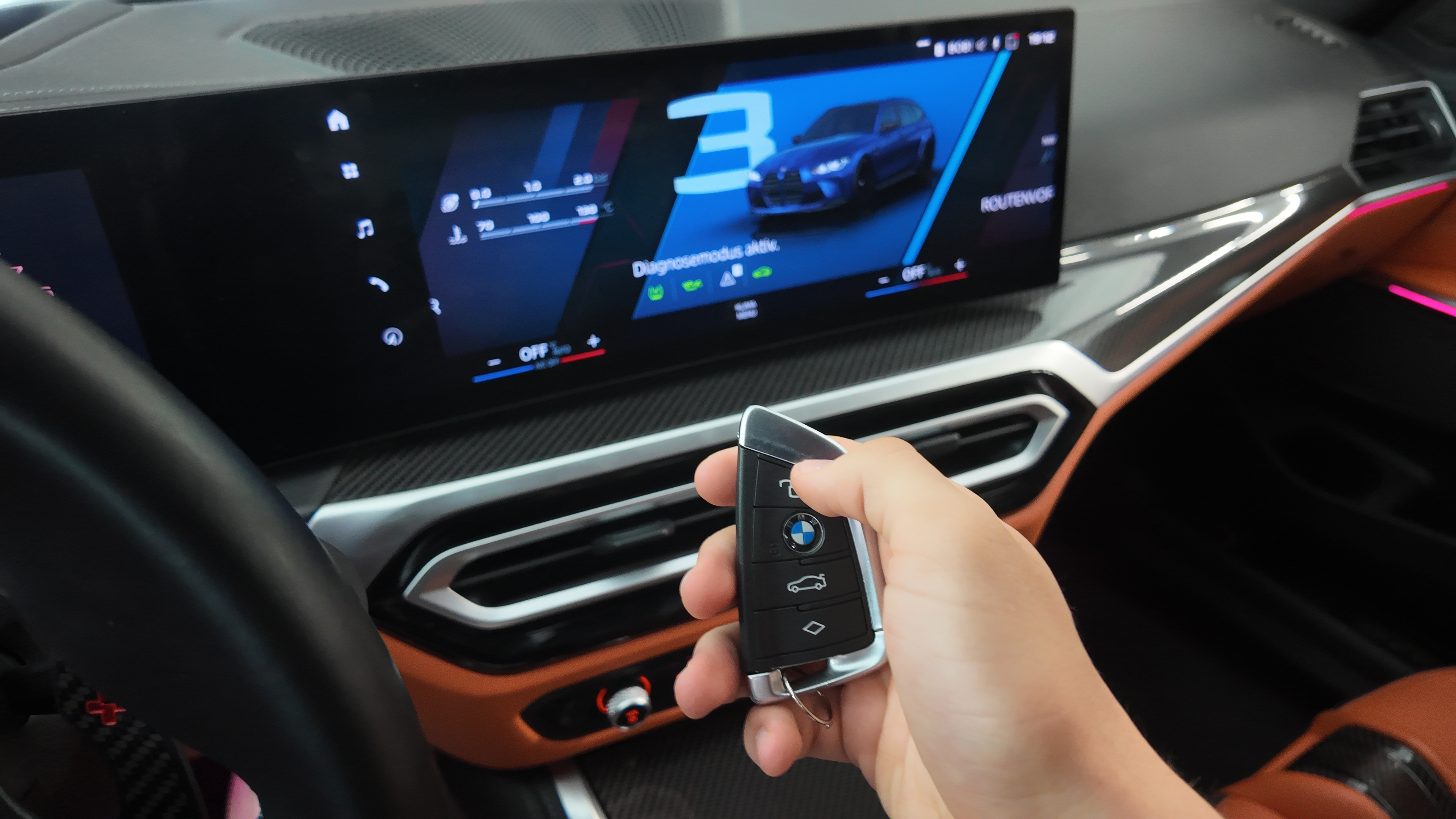

Autoschlüssel (Funk-Taster)

Drücken Sie die Öffnen-Taste auf Ihrem Autoschlüssel, um die Klappen zu öffnen und zu schließen.

Funk-Taster - Autoschlüssel
1.4

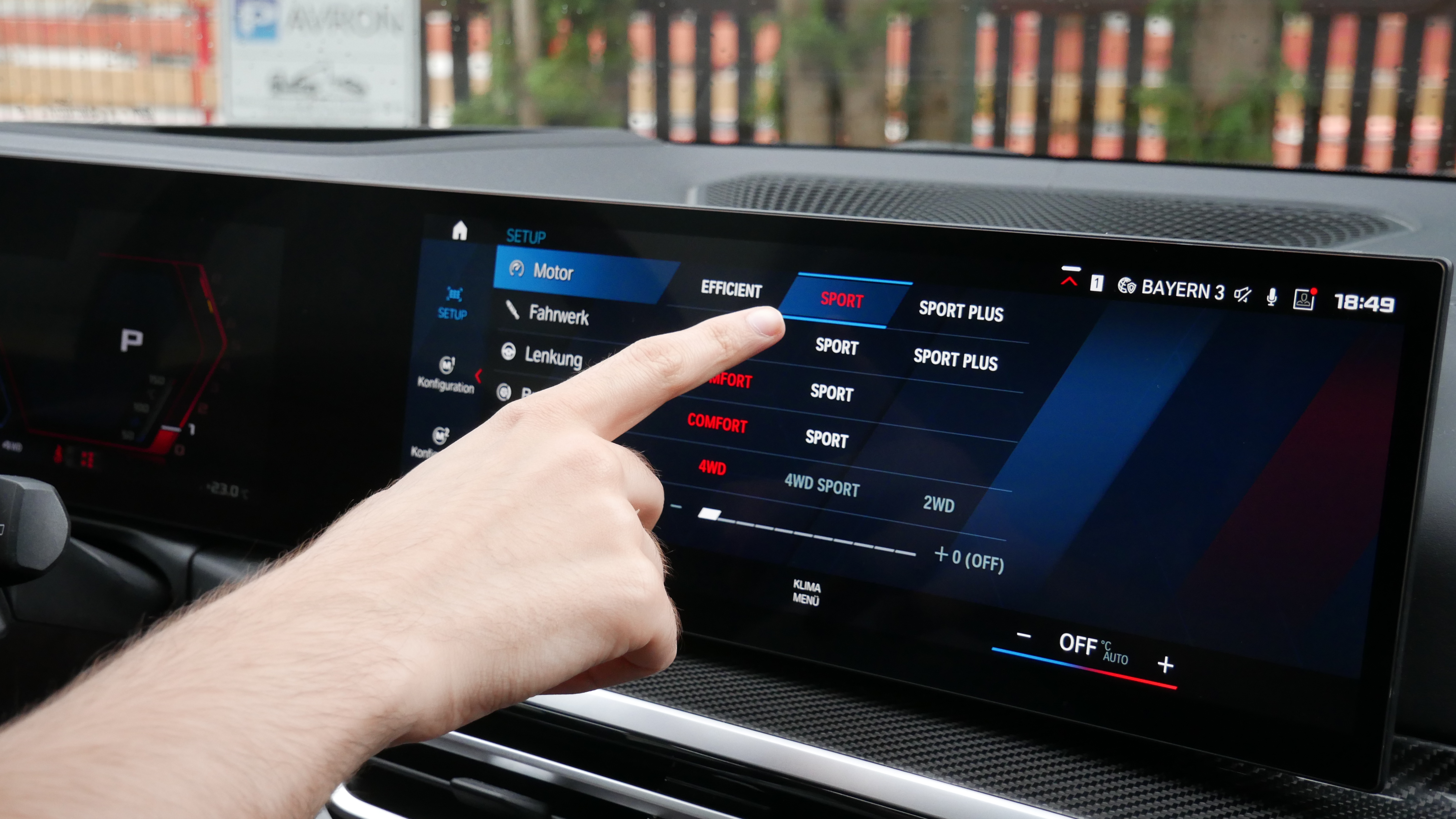

Sportmodus (Sportmodus-Taster)

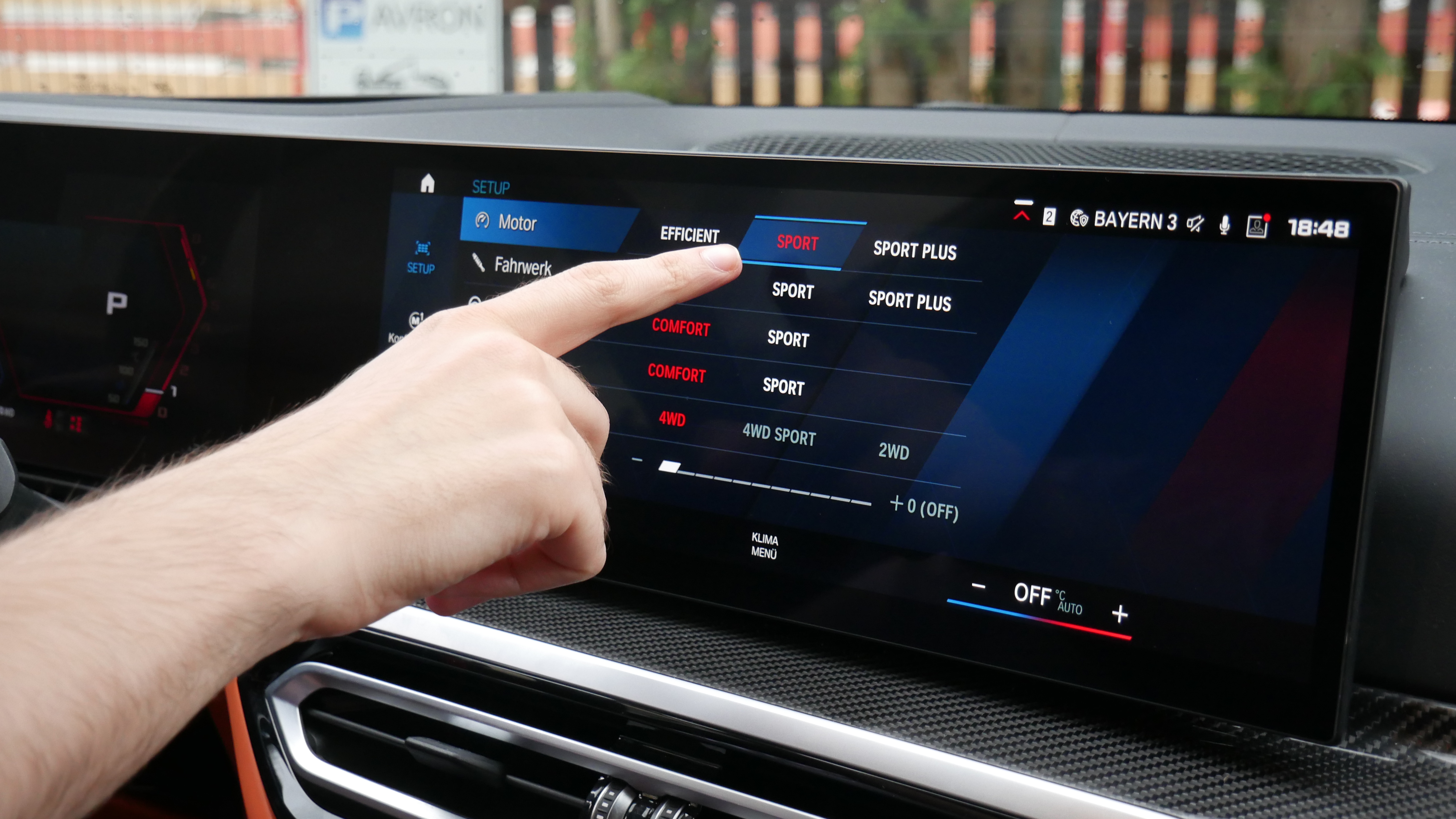

Wechseln Sie in den Sport oder Sport+ Modus, um die Klappen zu öffnen, und in den Efficiency-Modus, um sie wieder zu schließen.

Sportmodus-Taster - Sportmodus
1.5

Track Modus

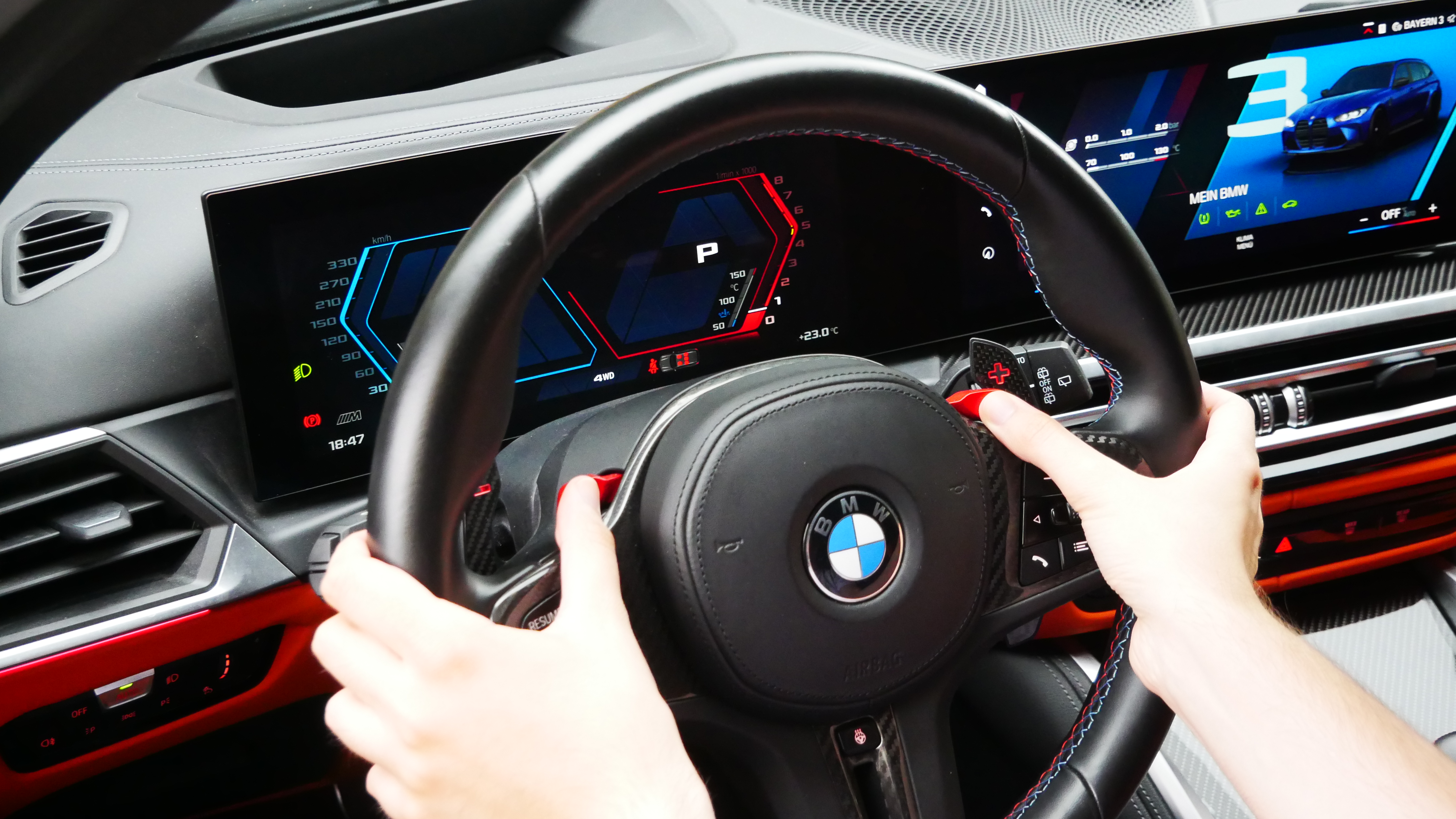

Halten Sie M1- und M2-Taste am Lenkrad 3 Sekunden gleichzeitig gedrückt, um den Track Modus dauerhaft zu deaktivieren.

M1- & M2-Taste drücken
Hinweis

Bestätigung erfolgt per Signalton und durch den Schriftzug „TRIGGER" im Kombiinstrument.

Um den Track Modus erneut zu aktivieren, klicken Sie in der Hauptansicht der PC-Software auf den Power-Button oder schalten Sie ihn im Konfigurationsmenü ein.

AWRON WINDWOS APP

Bedienungsanleitung AWRON AKS Konfigurationssoftware

Diese Anleitung führt Sie durch die Verbindung, Konfiguration und Aktualisierung Ihrer AWRON Auspuffklappensteuerung (AKS) mithilfe der PC-Software.

Kompatibilität

Windows 10
Windows 11

Laden Sie die Software einfach und schnell auf unserer Download-Seite herunter.

Schritt 1

Hardware vorbereiten

Bevor Sie die Software starten, stellen Sie die physische Verbindung her:

  1. Nehmen Sie ein passendes USB-Mini-Kabel.
  2. Schließen Sie das AWRON AKS Gerät an einen freien USB-Port Ihres Windows-PCs an.

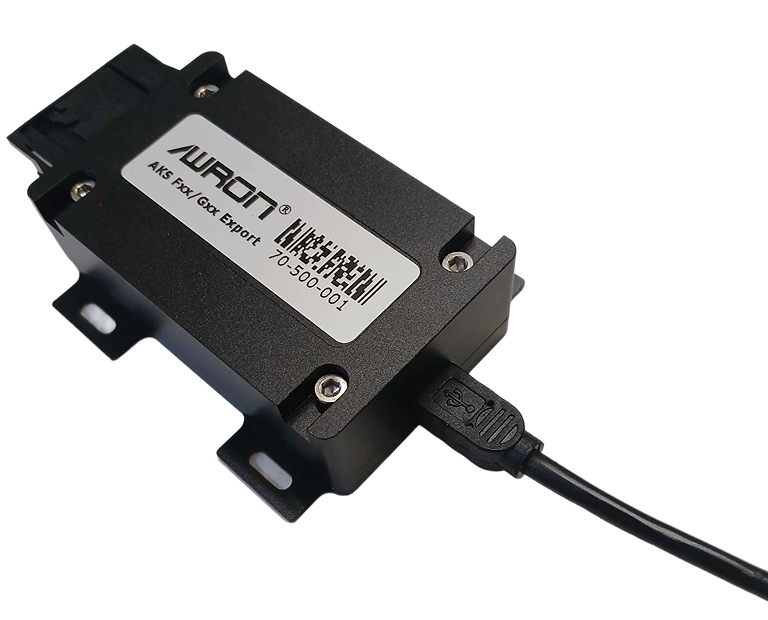

AKS Gerät am PC verbunden
Verbindung am PC – im Fahrzeug oder am Schreibtisch

Das Gerät kann in zwei verschiedenen Szenarien verbunden werden:

  • Im Fahrzeug: Direkt am verbauten Steckplatz.
  • Am Schreibtisch: Im ausgebauten Zustand bequem am PC.
Wichtig

Eine externe Stromversorgung ist nicht erforderlich. Das Gerät wird während des Vorgangs vollständig über das USB-Kabel mit Strom versorgt (Bus-Powered).

Schritt 2

Software-Verbindung herstellen

Sobald die Hardware verkabelt ist, folgen Sie diesen Schritten in der Anwendung:

  1. Starten Sie das Programm auf Ihrem Computer.
  2. Suchen Sie im Hauptmenü nach der Schaltfläche „Gerät suchen".
  3. Klicken Sie einmal auf den Button.
  4. Die Software scannt nun die verfügbaren Ports und stellt die Verbindung automatisch her.

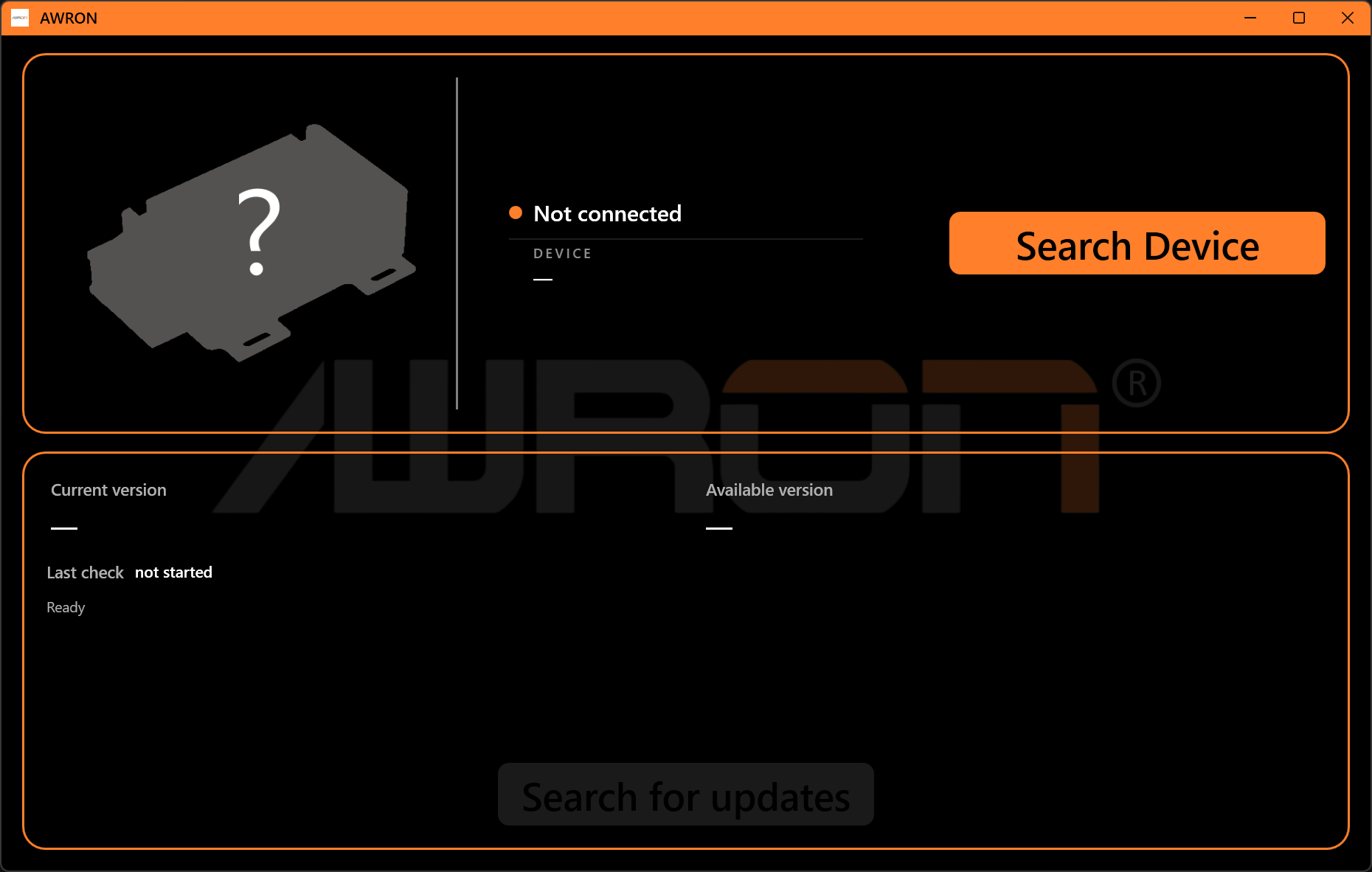

Button Gerät suchen
Schaltfläche „Gerät suchen"
Gerät verbunden
Status „Verbunden" mit Gerätename

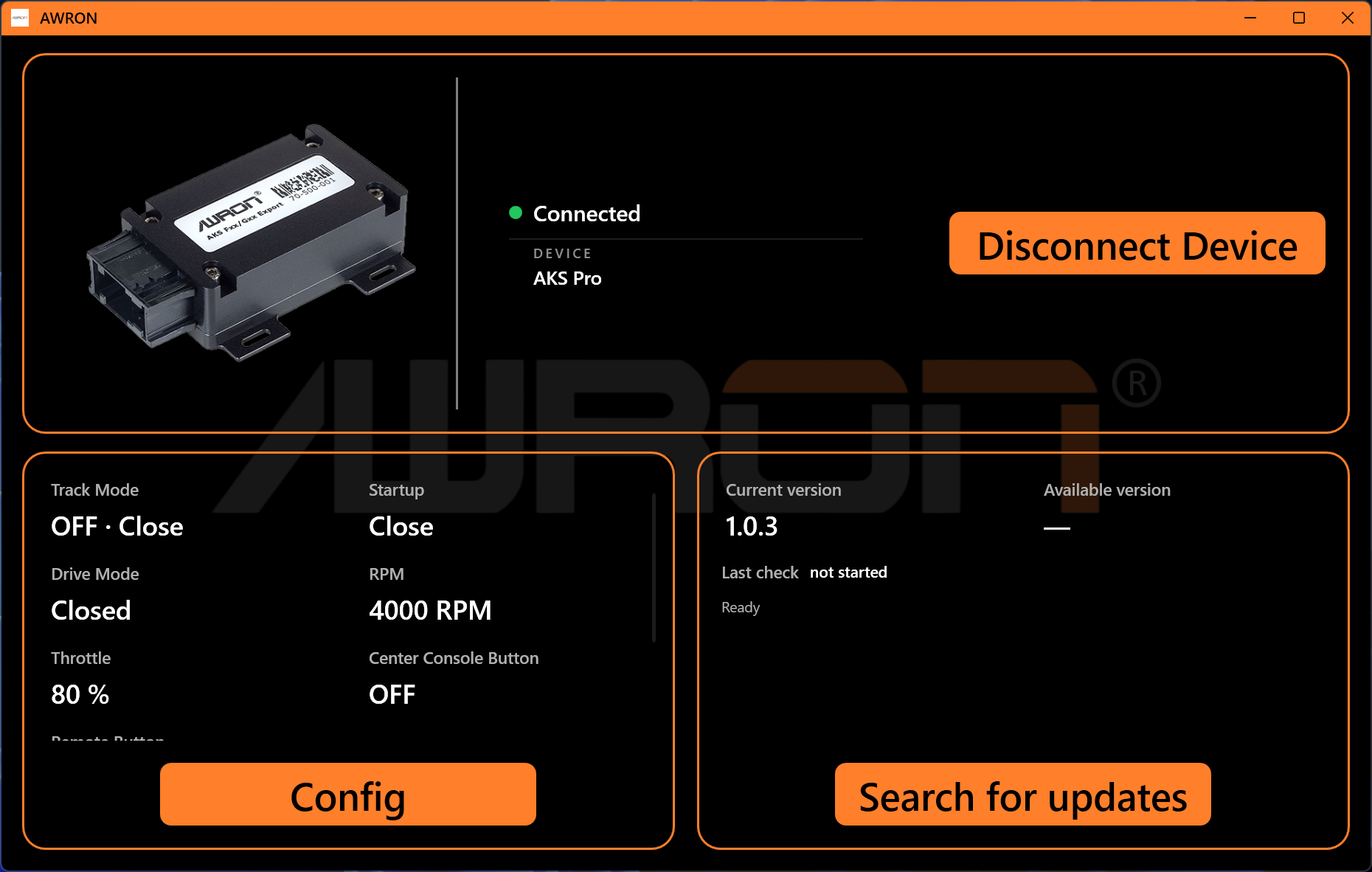

Sobald die Verbindung steht, ändert sich die Anzeige:

  • Der Name des Gerätes wird eingeblendet.
  • Der Status wechselt auf „Verbunden".
Schritt 3

Geräteinformationen abrufen

Möchten Sie genauere Details zu Ihrer Hardware wissen?

Klicken Sie einfach auf das Bild des Gerätes in der Anwendung.

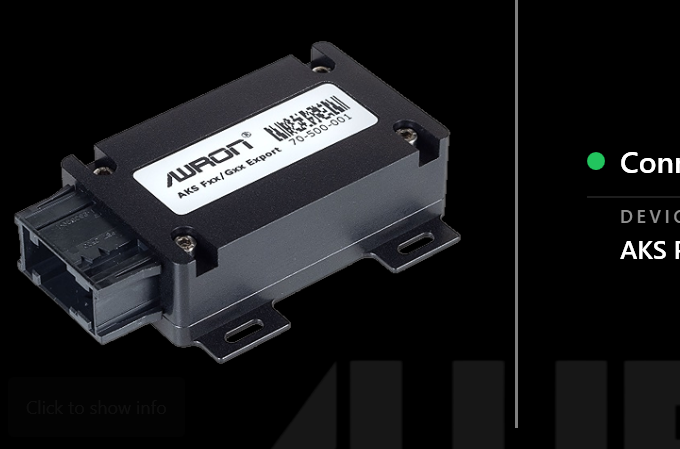

Gerätebild in der Anwendung
Gerätebild anklicken

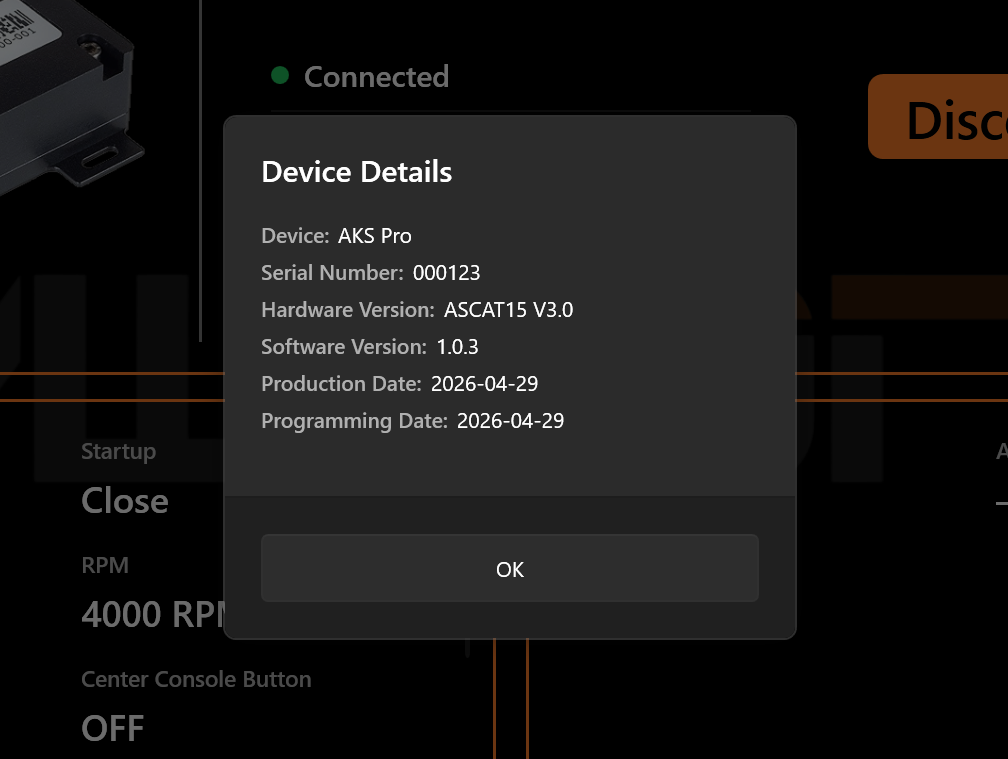

Gerätedetailansicht
Detailansicht mit Geräteinformationen

Es öffnet sich eine Detailansicht mit folgenden Informationen:

  • Name & Seriennummer
  • Hardware- & Softwareversion
  • Produktionsdatum & Datum der letzten Programmierung
Schritt 4

Konfiguration

Nachdem das Gerät erfolgreich verbunden wurde, können Sie individuelle Anpassungen vornehmen:

Klicken Sie in der Hauptansicht auf den Button „Konfiguration".

Es öffnet sich das Konfigurationsmenü. Hier stellen Sie die Parameter Ihrer Auspuffklappensteuerung ein.

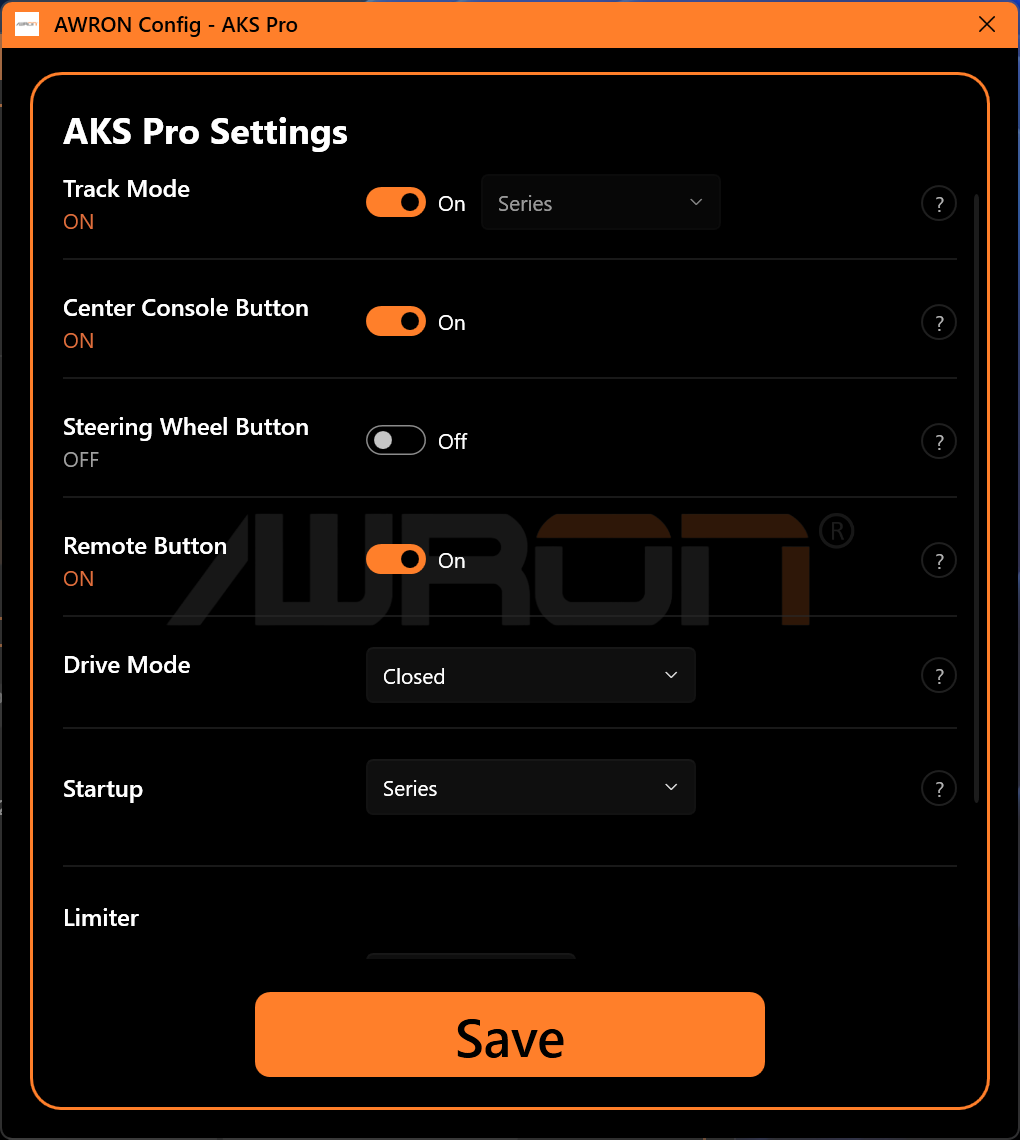

Konfigurationsmenü Übersicht
Konfigurationsmenü

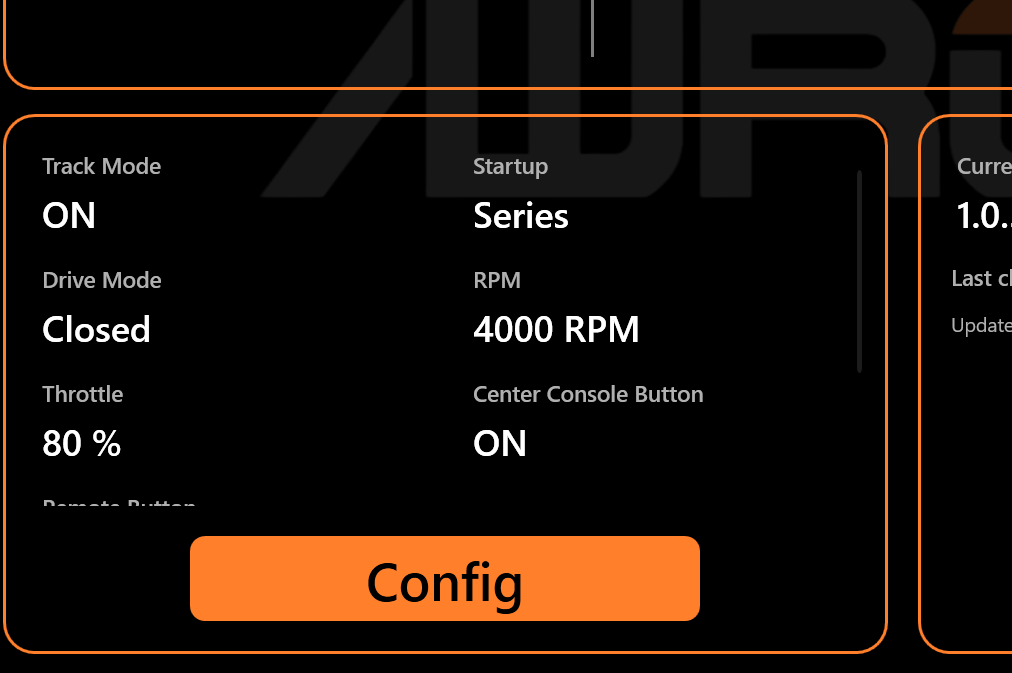

Konfiguration Detail
Konfigurationsoptionen
Hilfe in der Software

Jede Option hat ein „?"-Symbol mit einer Kurzerklärung.

Speichern nicht vergessen

Änderungen werden erst mit „Speichern" auf das Gerät übertragen. Mit „Werkseinstellungen" setzen Sie die Formularwerte zurück (ebenfalls erst nach Speichern wirksam).

Hinweis: Track Modus

Der Track Modus aktiviert die Klappensteuerung. Ist er AUS, sind alle Funktionen gesperrt. Sie können den Track Modus in der Hauptansicht über den Power-Button oder im Konfigurationsmenü aktivieren.

4.1

Trackmode & Schalter

Track Modus

Hauptschalter für die Klappensteuerung:

  • AN: Klappensteuerung ist aktiv.
  • AUS: Klappensteuerung ist deaktiviert.
Wichtiger Hinweis

Der Track Modus ist ausschließlich für die Nutzung auf der Rennstrecke vorgesehen. Sobald Sie die Rennstrecke verlassen, halten Sie M1- und M2-Taste am Lenkrad 3 Sekunden gleichzeitig gedrückt, um den Track Modus dauerhaft zu deaktivieren. Bestätigung erfolgt per Signalton und durch den Schriftzug „TRIGGER" im Kombiinstrument. Um den Track Modus erneut zu aktivieren, klicken Sie in der Hauptansicht auf den Power-Button oder schalten Sie ihn im Konfigurationsmenü ein – vergessen Sie nicht zu speichern.

Mittelkonsolen-Taster

  • Ermöglicht die Steuerung der Auspuffklappen über die Klappentaste in der Mittelkonsole.
    Voraussetzung: Track Modus muss AN sein.

Lenkrad-Taster

  • Ermöglicht die Steuerung der Auspuffklappen über die Tempomatwippen am Lenkrad.
    Voraussetzung: Track Modus muss AN sein.

Funk-Taster

  • Ermöglicht die Steuerung der Auspuffklappen über die „Öffnen"-Taste am Autoschlüssel. Voraussetzung: Track Modus muss AN sein.

Sport-Modus-Taster

  • Steuerung der Klappen über den Sport-Modus
  • Verfügbar bei: AKS Pro (ab Firmware 1.1.0), AKS Pro+
  • Voraussetzung: Track Modus muss AN sein.
4.2

Fahrmodus & Startverhalten

Fahrmodus

Legt fest, zwischen welchen Klappenzuständen umgeschaltet wird, wenn Sie die Klappensteuerung bedienen (z. B. Mittelkonsolen-, Lenkrad- oder Funk-Taster):

  • Offen und Geschlossen – Bei jeder Betätigung wechseln die Klappen zwischen offen und geschlossen.
  • Offen und Serie – Bei jeder Betätigung wechseln die Klappen zwischen offen und Serienverhalten (Original-Abgasanlage, wie ab Werk).

Voraussetzung: Track Modus muss AN sein.

Startverhalten

Bestimmt das Klappenverhalten direkt nach dem Zündungs-Einschalten:

  • Schließen – Klappen starten geschlossen
  • Serie – Serienverhalten beim Start
  • Speicher – letzter gespeicherter Klappenzustand wird wiederhergestellt
  • Schließen (Timer) – Klappen bleiben für die eingestellte Zeit geschlossen, danach freigegeben. Die Dauer in Sekunden stellen Sie im Feld „Leiser Start (Sekunden)" ein.
  • Offen – Klappen starten offen
Hinweis

In den ersten 500 ms nach Zündung AN werden Tasteneingänge ignoriert (Schutz vor Fehlauslösungen).

4.3

Begrenzer (Bauteilschutz)

Der Begrenzer öffnet die Auspuffklappen automatisch, sobald ein Motor-Schwellwert überschritten wird – zum Schutz der Bauteile (Reduzierung des Abgasgegendrucks).

Drehzahl-Begrenzer

  • Klappen öffnen ab der konfigurierten Motordrehzahl (U/min)

Pedalwinkel-Begrenzer

  • Klappen öffnen ab dem konfigurierten Pedalwinkel (%)

Beide Begrenzer können unabhängig voneinander aktiviert oder deaktiviert werden. Die Schwellwerte bleiben gespeichert, auch wenn ein Begrenzer ausgeschaltet ist.

Voraussetzung: Track Modus muss AN sein.

4.4

Extras (AKS Pro+)

Die folgenden Funktionen sind abhängig von der Hardware-Kennung Ihres Geräts:

Start/Stopp deaktivieren (MSA)

  • Deaktiviert die Start-Stopp-Automatik des Motors
4.5

Speichern, Werkseinstellungen & Geräte

Speichern

  • Überträgt alle Einstellungen auf das Gerät
  • Warten Sie auf die Bestätigung, bevor Sie das Gerät trennen

Werkseinstellungen

Setzt Standardwerte im Formular (erst nach „Speichern" wirksam):

  • Track Modus AN (Option Serie)
  • Fahrmodus: Offen und Geschlossen
  • Startverhalten: Serie
  • Begrenzer: 4000 U/min und 80 % Pedalwinkel (beide aktiv)
  • Mittelkonsolen-Taster AN, Funk-Taster AN, Lenkrad-Taster AUS, Sport-Modus-Taster AN
Schritt 5

Updates

Die Software kann die Geräte-Firmware über den AWRON-Update-Server aktualisieren.

Voraussetzungen

  • Gerät per USB verbunden, Status „Verbunden"
  • Aktive Internetverbindung
  • Während des Updates nicht trennen und PC nicht ausschalten

Ablauf

  1. Gerät verbinden (Abschnitt 2).
  2. Im Bereich „Update" (rechte Seite) die aktuelle Version prüfen.
  3. „Nach Updates suchen" klicken.
  4. Bei verfügbarer Version: „Aktualisieren" klicken.
  5. Warten bis „Update installiert" erscheint.
  6. Verbindung ggf. erneut herstellen.
Schritt 6

Einstellungen & Sprache

Zahnrad-Symbol in der Hauptansicht → Einstellungen:

Verbindung

  • Bevorzugter COM-Port (Auto oder feste Portnummer)
  • Verbindung zurücksetzen

Darstellung

  • App-Design: Hell, Dunkel oder System (Windows)
  • Sprache: Deutsch oder English – Neustart der App erforderlich

Updates

  • Automatische Update-Prüfung beim Verbinden
  • Update-Server (Standard: update.awron.de)

Über – App-Version und rechtliche Hinweise

EINBAUANLEITUNG

Einbauanleitung AWRON Auspuffklappensteuerung

Schritt-für-Schritt-Anleitung zum fachgerechten Einbau der AWRON AKS Pro in Ihrem BMW M3/M4 oder X3M/X4M.

Unterstützte Fahrzeugmodelle

M2 G87
M3 G80
M3 G81
M4 G82
M4 G83
X3M F97
X4M F98

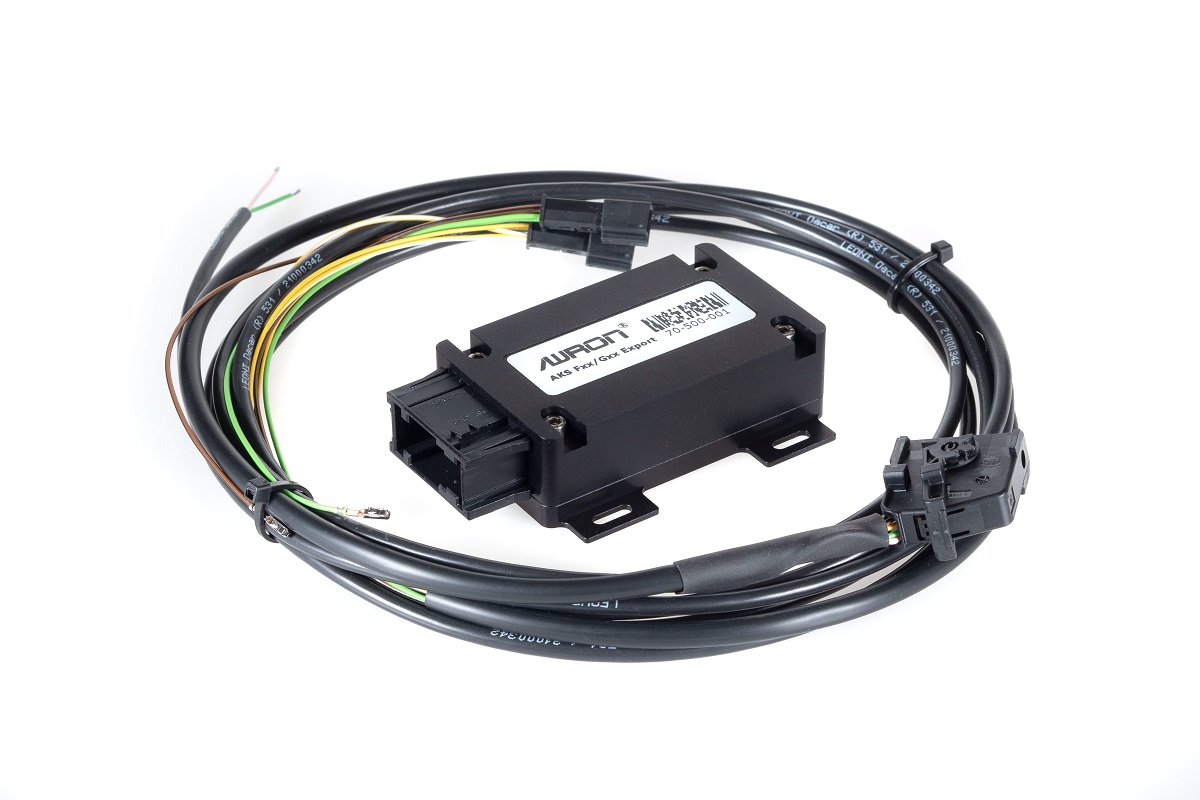

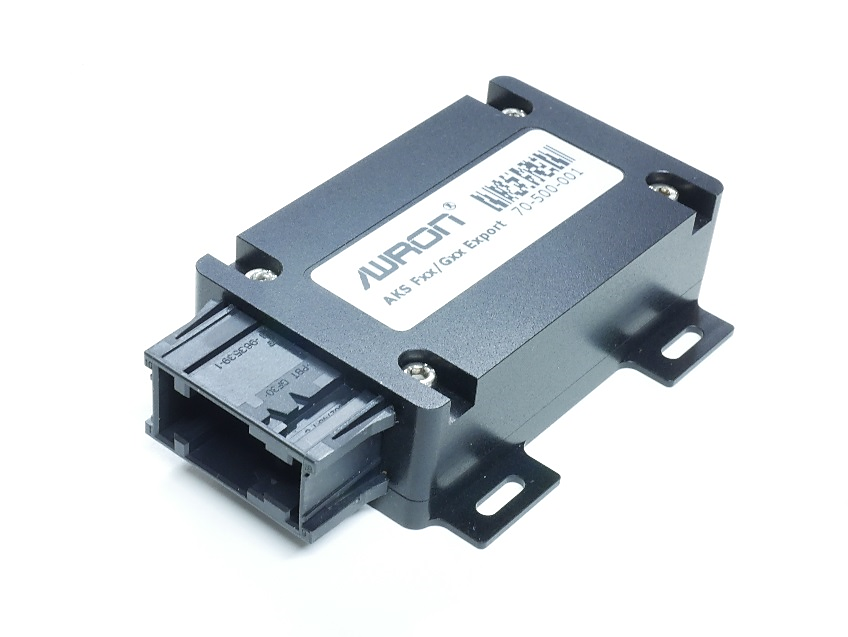

AWRON CAN M3/M4 / X3M/X4M Klappensteuerung
AWRON CAN M3/M4 / X3M/X4M Klappensteuerung
1.

Vorbereitung & Werkzeug

Benötigtes Werkzeug

  • Montagewerkzeug 2 mm
  • Steckschlüssel 10 mm
  • Steckschlüssel TORX T25
  • Flachschraubendreher 2 mm
  • Sechskantschlüssel, Schlüsselweite 8 mm
  • Sechskantschlüssel, Schlüsselweite 10 mm
  • Kunststoffkeil

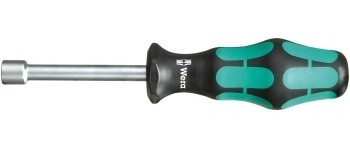

Steckschlüssel 10 mm
Steckschlüssel 10 mm

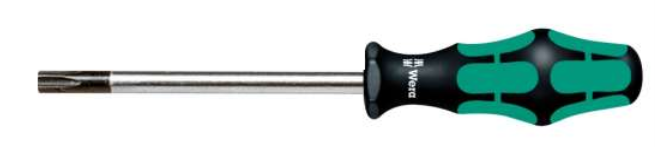

Steckschlüssel TORX T25
Steckschlüssel TORX T25

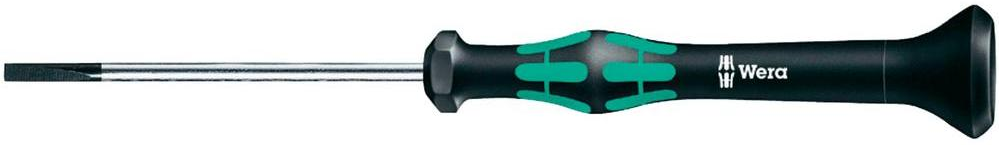

Flachschraubendreher 2 mm
Flachschraubendreher 2 mm

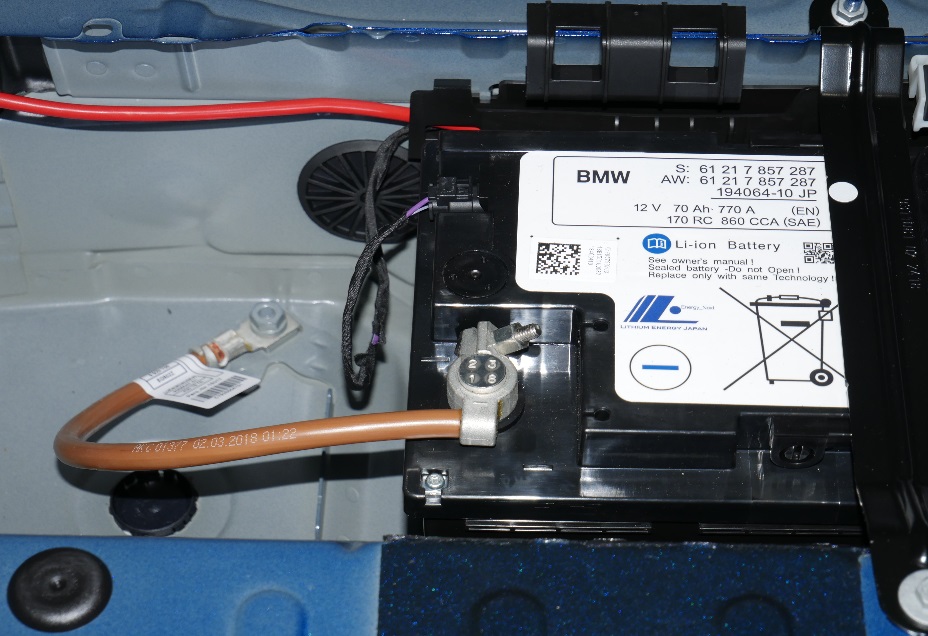

Batterie abklemmen

Klemmen Sie vor Beginn aller Arbeiten den Minuspol der Fahrzeugbatterie ab (Sechskant, Schlüsselweite 10 mm).

Batterie Minuspol abklemmen
Batterie Minuspol abklemmen
2.

Innenraum – Demontage

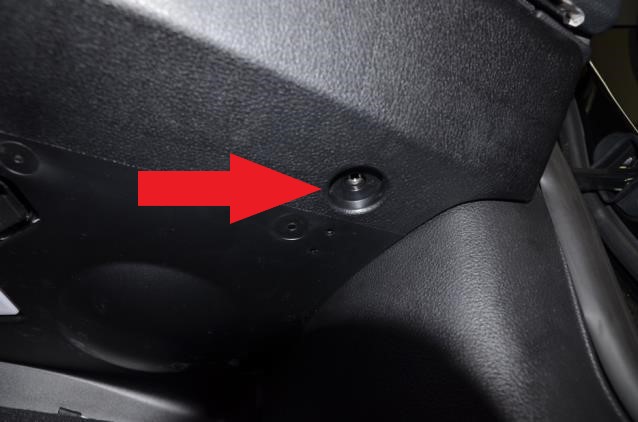

Demontage Verkleidung unter Handschuhfach

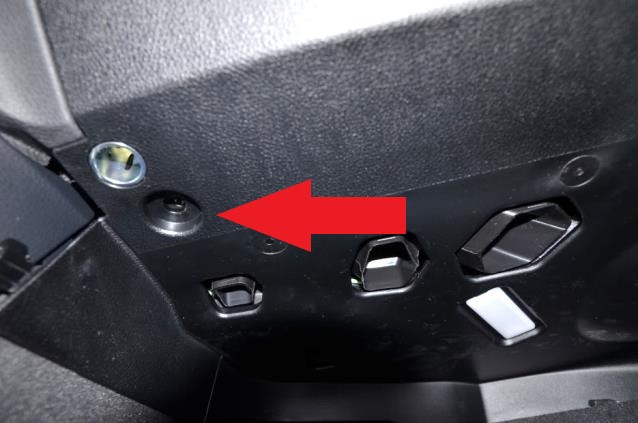

Schraube mit Sechskantschlüssel (8 mm) herausdrehen.

Schraube herausdrehen
Schraube herausdrehen
Demontage Verkleidung unter Handschuhfach
Demontage Verkleidung unter Handschuhfach

Verkleidung nach unten ziehen und Stecker abziehen.

Kein Werkzeug notwendig

Für das Abziehen der Verkleidung und der Stecker ist kein Werkzeug erforderlich.

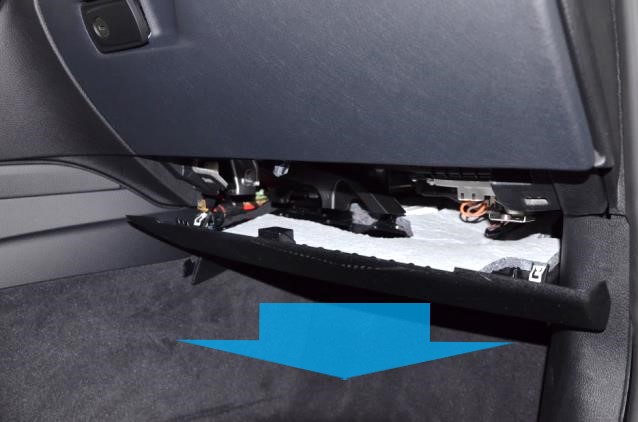

Verkleidung nach unten ziehen
Verkleidung nach unten ziehen

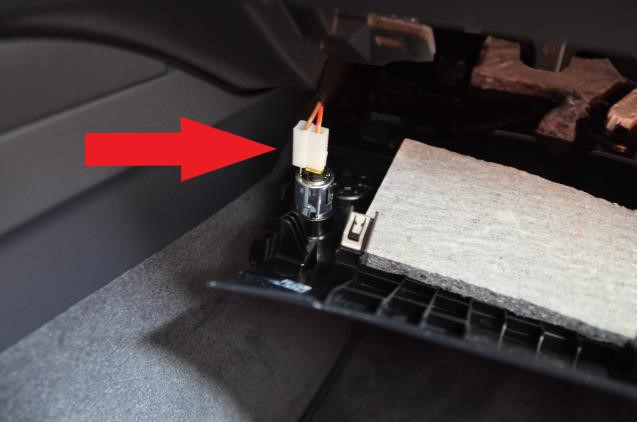

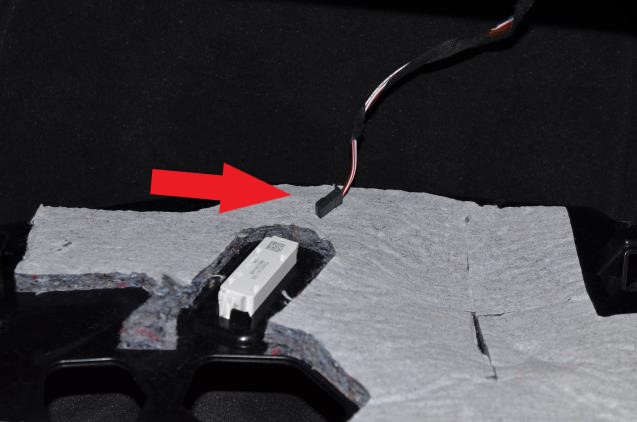

Stecker abziehen
Stecker abziehen
Kein Werkzeug notwendig

Das Abziehen des Steckers erfolgt ohne Werkzeug.

Stecker abziehen
Stecker abziehen

Demontage Einstiegsleiste und Seitenverkleidung

Mit Kunststoffkeil Einstiegsleiste abbauen und Seitenverkleidung abnehmen.

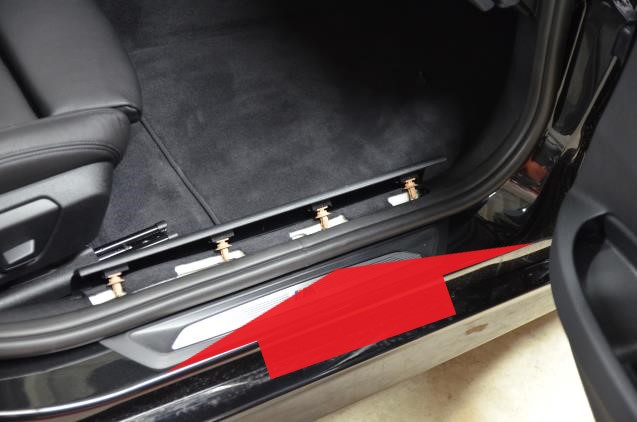

Einstiegsleiste abbauen
Einstiegsleiste abbauen

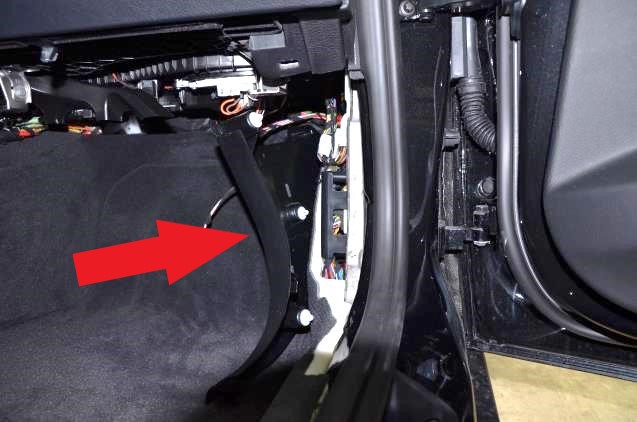

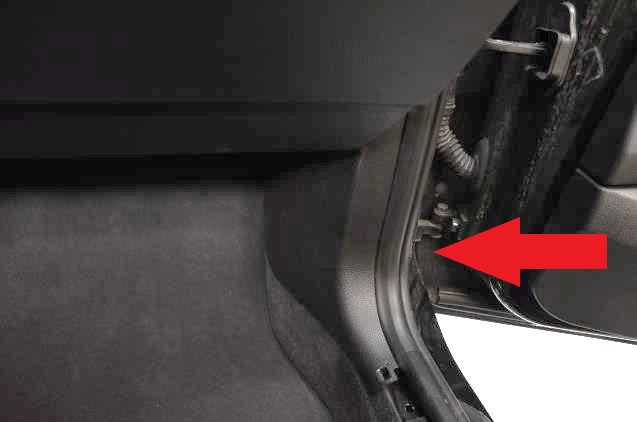

Seitenverkleidung abnehmen
Seitenverkleidung abnehmen

Demontage Seitenverkleidung Beifahrerseite

Mit Kunststoffkeil und Torx T25 Abdeckung abschrauben und Seitenverkleidung abnehmen.

Abdeckung abschrauben
Abdeckung abschrauben
Seitenverkleidung abnehmen
Seitenverkleidung abnehmen
3.

Stromversorgung & Masse

Stromversorgung Kl.30B

Stromversorgung Kl.30B an den Sicherungskasten anschließen. An einen freien Sicherungssteckplatz F59–F76 mit 5 A Sicherung anschließen.

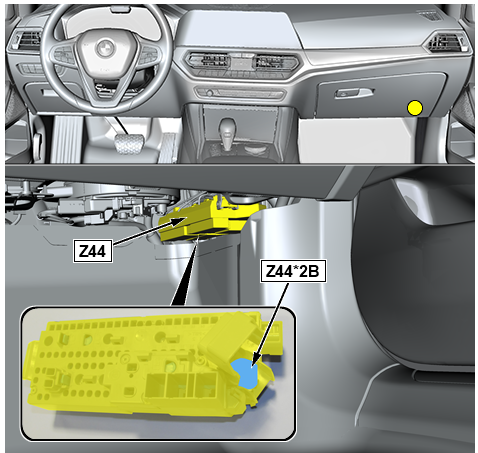

Stromversorgung Kl.30B am Sicherungskasten
Stromversorgung Kl.30B am Sicherungskasten

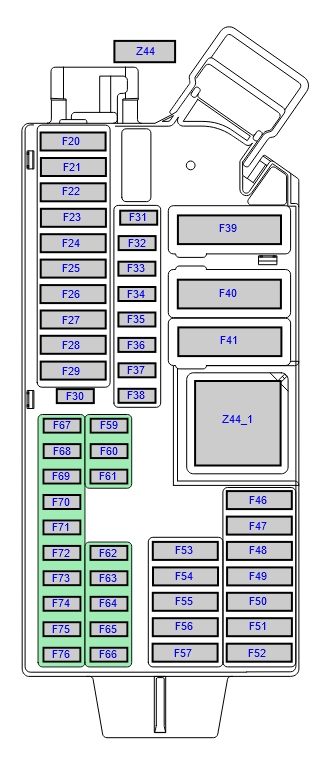

Sicherungssteckplatz F46–F57
Sicherungssteckplatz F46–F57

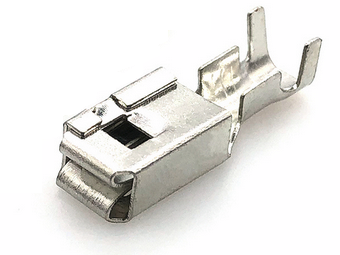

Sicherungsanschluss Detail
Sicherungsanschluss Detail

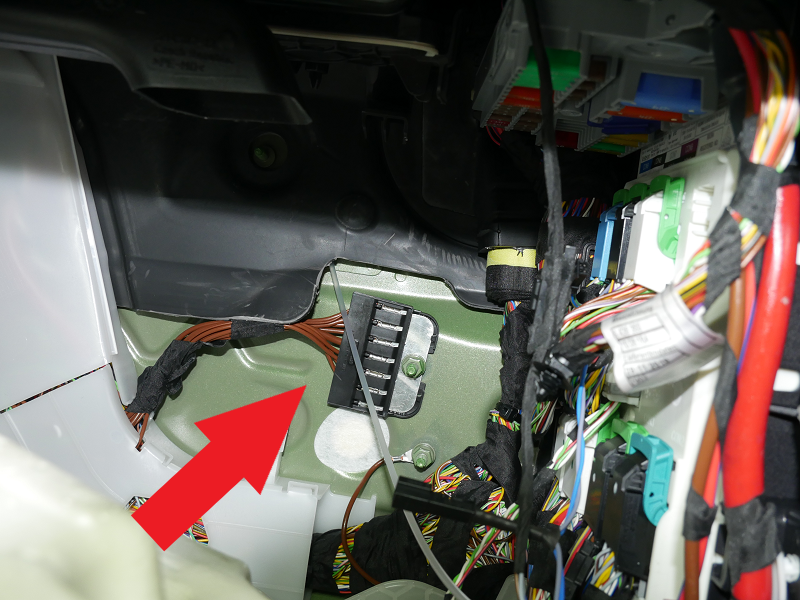

Masse Kl.31

Masse Kl.31 im Fußraum rechts unter dem Teppich an Kammverbinder anschließen.

Masse Kl.31 Fußraum rechts
Masse Kl.31 Fußraum rechts

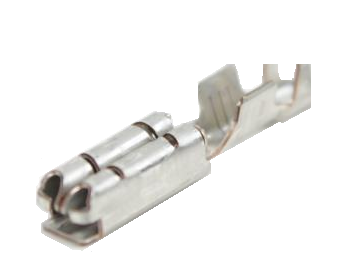

Kammverbinder Anschluss
Kammverbinder Anschluss
4.

BDC Steuergerät

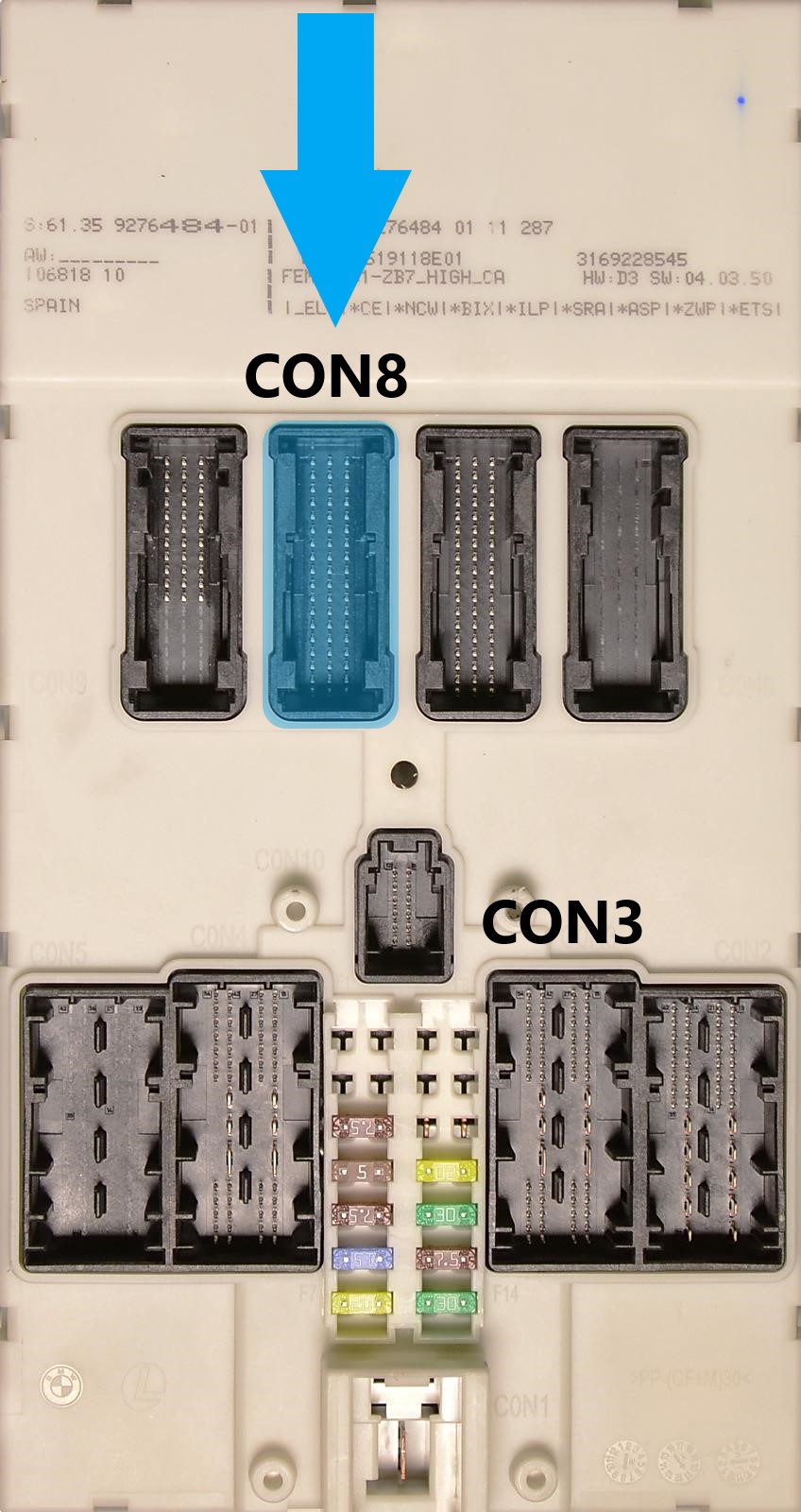

BDC Stecker CON8 und CON3

BDC CON8 und CON3
BDC CON8 und CON3

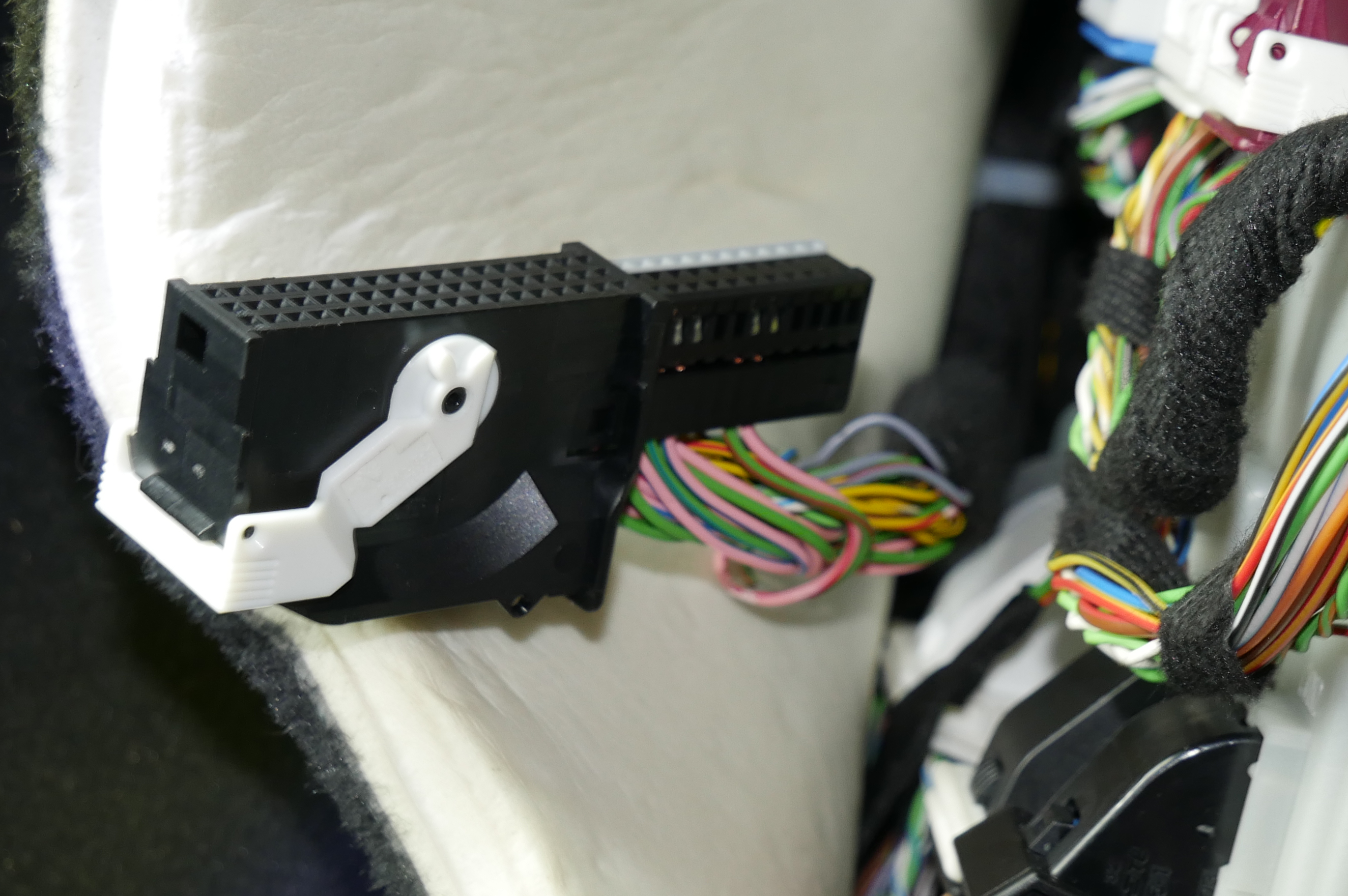

CON8 Stecker demontieren

Stecker CON8 demontieren und folgende Pins auspinnen:

  • Pin 47 (gelb/schwarz) – CAN_LOW
  • Pin 48 (gelb/weiß) – CAN_HIGH
CON8 Stecker demontieren
CON8 Stecker demontieren

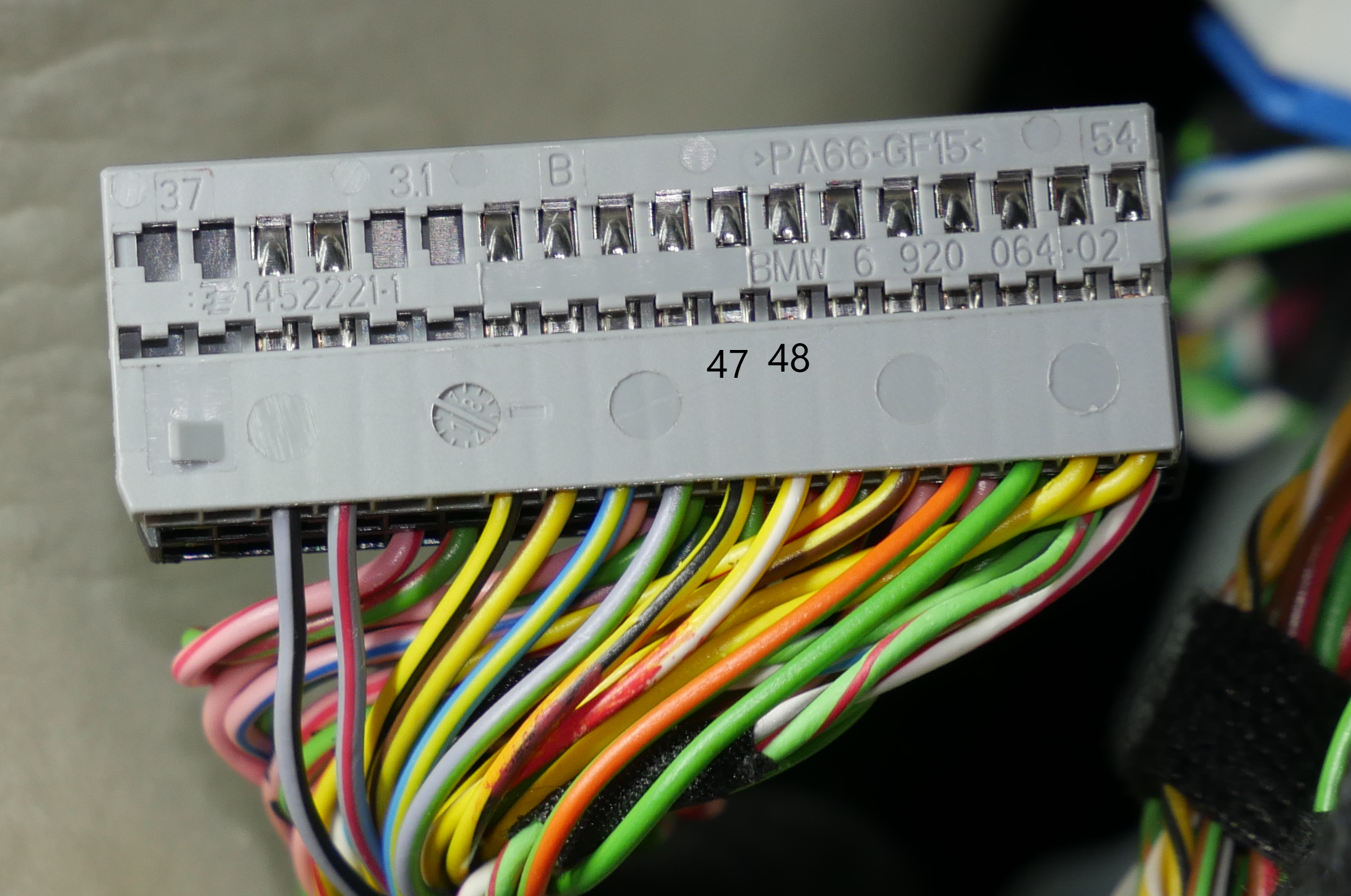

CON8 Stecker – Pin 47 und Pin 48
CON8 Stecker – Pin 47 und Pin 48

Vom AWRON Kabelbaum Kabel (gelb/schwarz) an Pin 47 und Kabel (gelb/weiß) an Pin 48 einpinnen. Kabel gelb/schwarz an Pin 1 und gelb/weiß an Pin 2 im schwarzen 2-pol. Buchsengehäuse einpinnen und an das Steckergehäuse zusammenstecken.

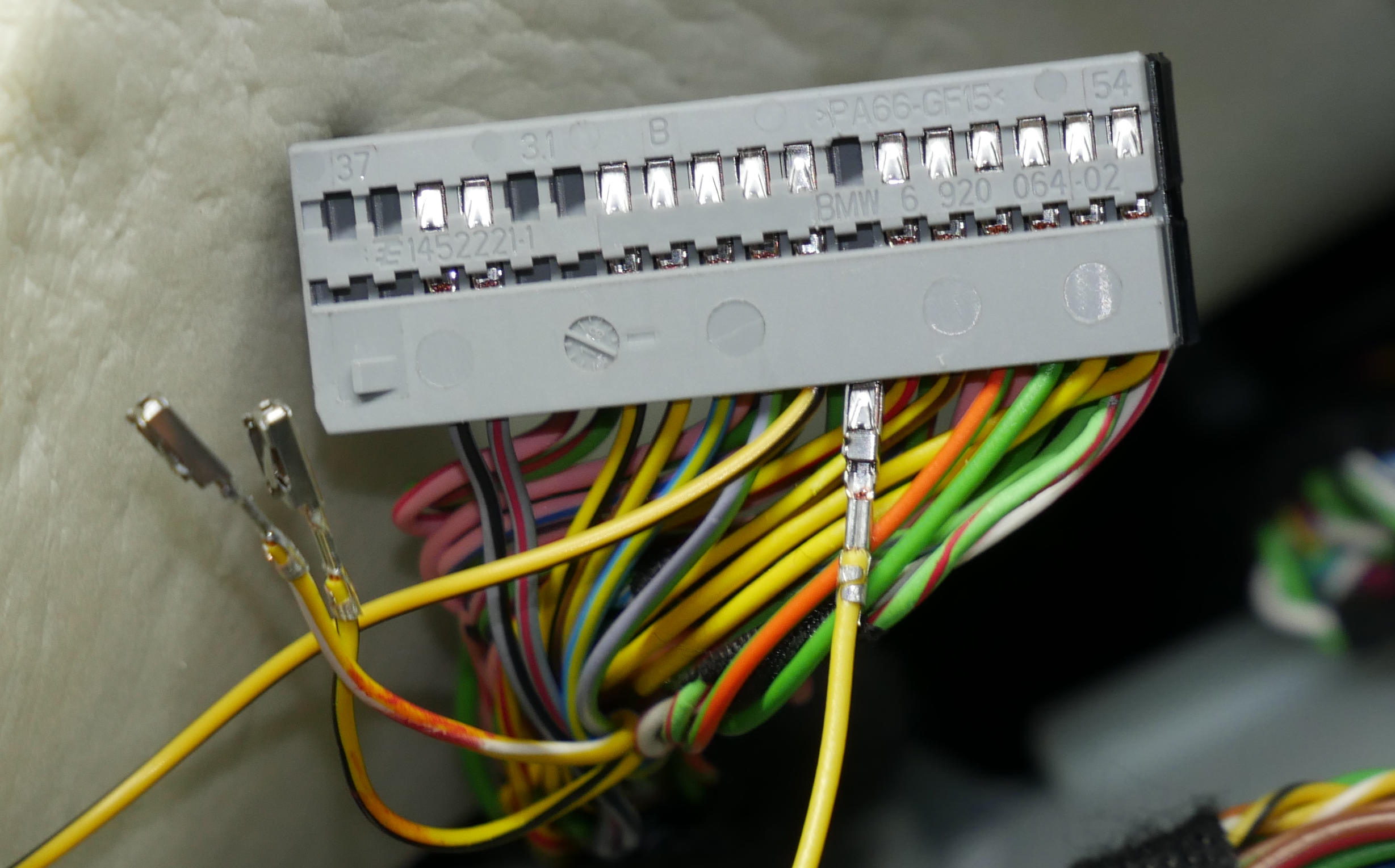

Kabel an CON8 einpinnen
Kabel an CON8 einpinnen

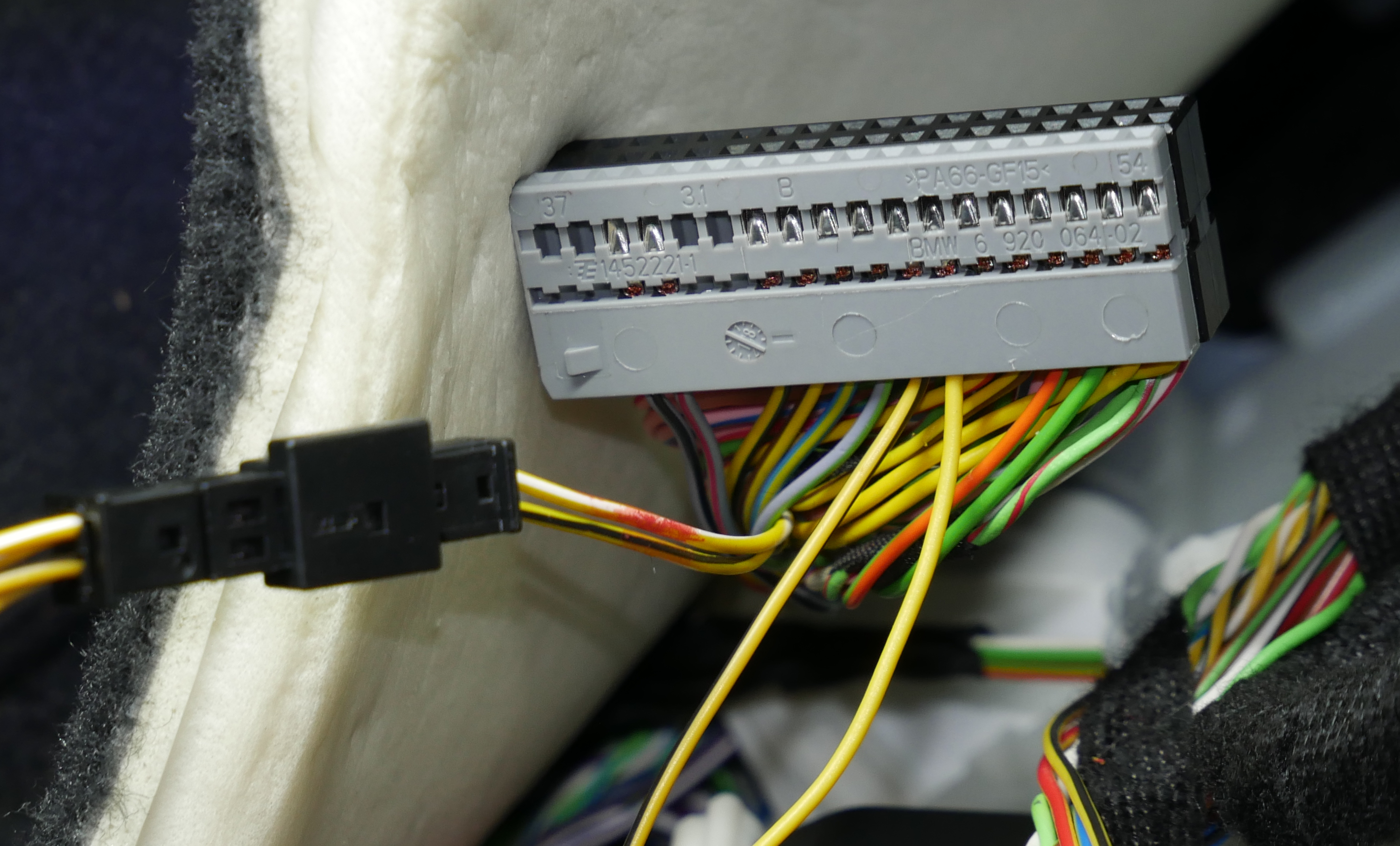

2-pol. Buchsengehäuse zusammenstecken
2-pol. Buchsengehäuse zusammenstecken
5.

Motorsteuergerät (DME)

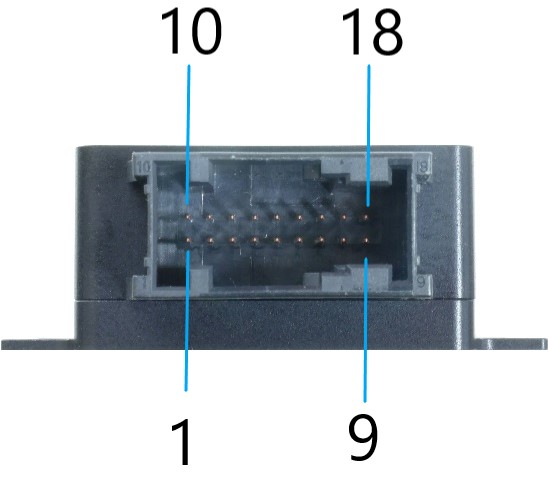

AKS Pinbelegung & Schaltplan

18-pol. Stecker Pinbelegung:

AKS Pinbelegung
AKS Pinbelegung
  • Pin 1 = MASSE (braun/schwarz)
  • Pin 2 = unbelegt
  • Pin 3 = unbelegt
  • Pin 4 = PWM_IN (rosa)
  • Pin 5 = unbelegt
  • Pin 6 = unbelegt
  • Pin 7 = unbelegt
  • Pin 8 = PWM_OUT (grün)
  • Pin 9 = CAN_LOW (gelb/schwarz)
  • Pin 10 = Kl.30B / 12 V (grau/violett)
  • Pin 11 = unbelegt
  • Pin 12 = unbelegt
  • Pin 13 = PWM IN (rosa)
  • Pin 14 = unbelegt
  • Pin 15 = unbelegt
  • Pin 16 = unbelegt
  • Pin 17 = PWM_OUT (grün)
  • Pin 18 = CAN_HIGH (gelb/weiß)

Am Motorsteuergerät Stecker 1 A46*1B abstecken

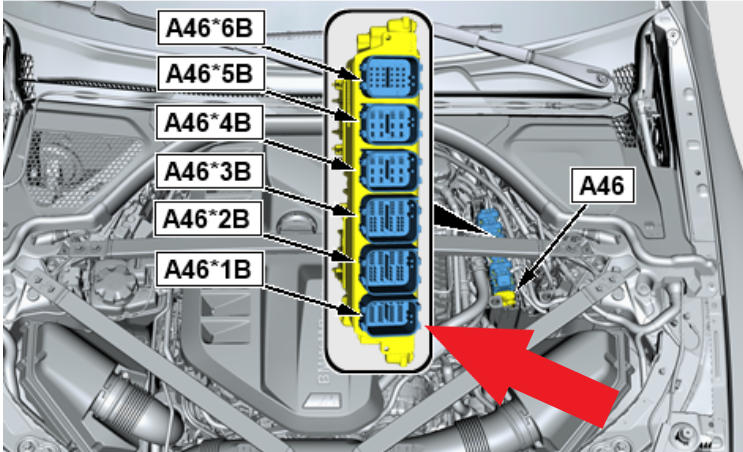

Motorsteuergerät (DME) A46 – Steckerübersicht
AKS Schaltplan – Verkabelungsübersicht
AKS Schaltplan – Verkabelungsübersicht

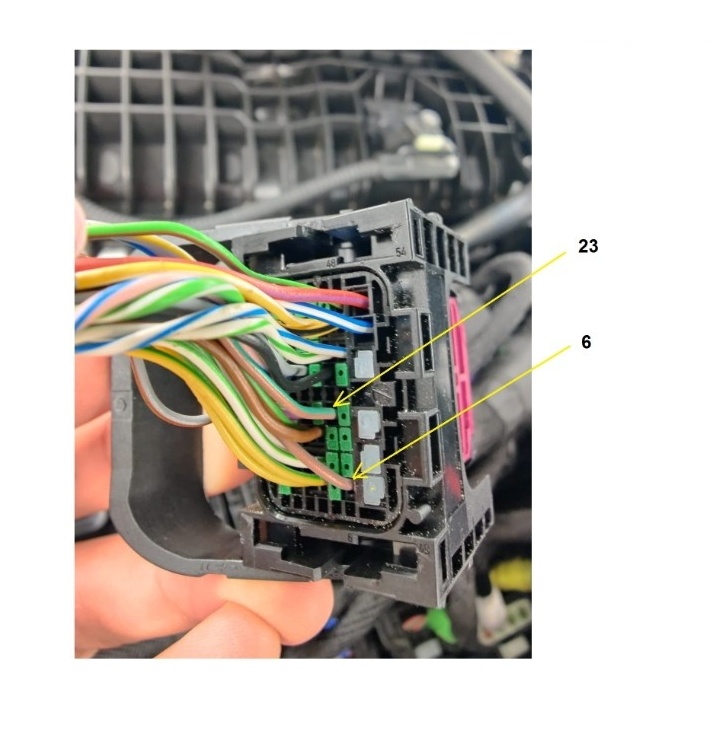

PWM-Kabel (grün und rosa) am Motorsteuergerät Stecker 1 (A46*1B), Pin 6 und Pin 23 wie abgebildet verbinden.

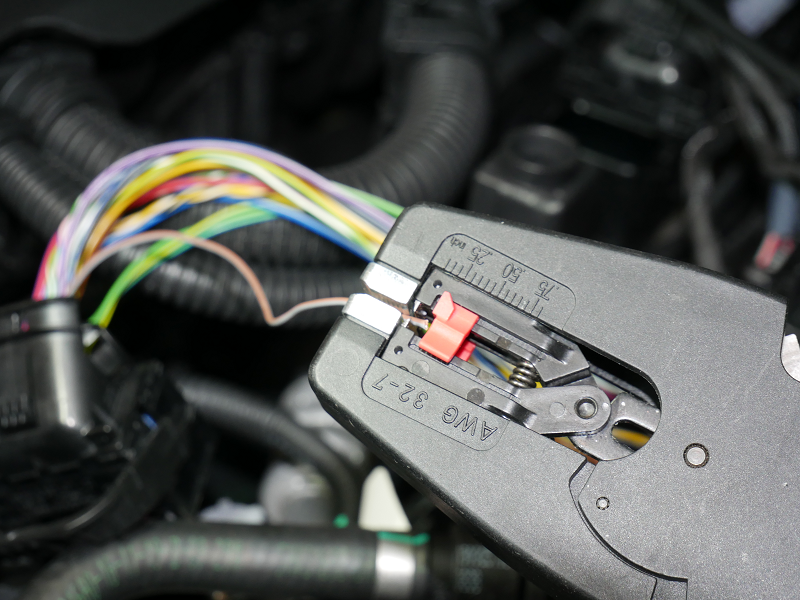

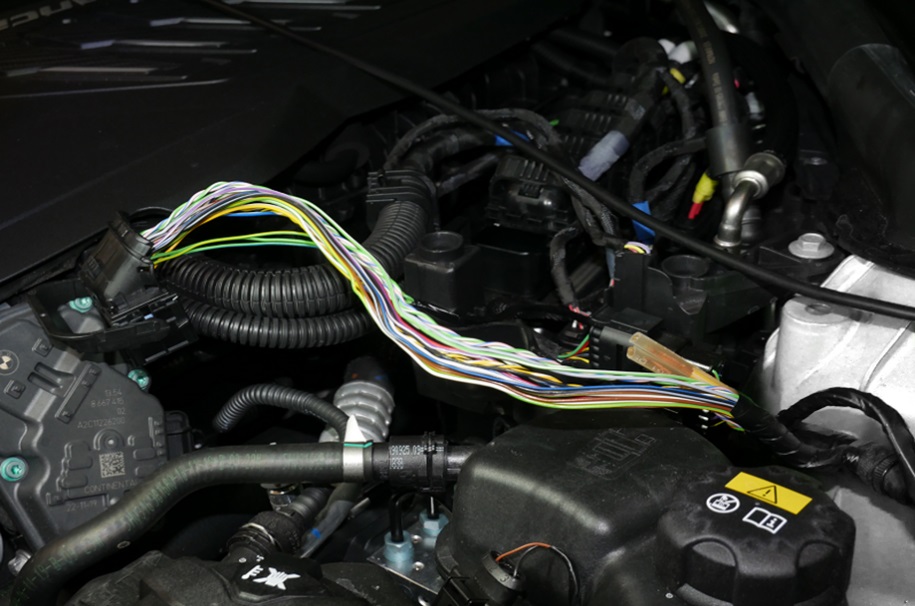

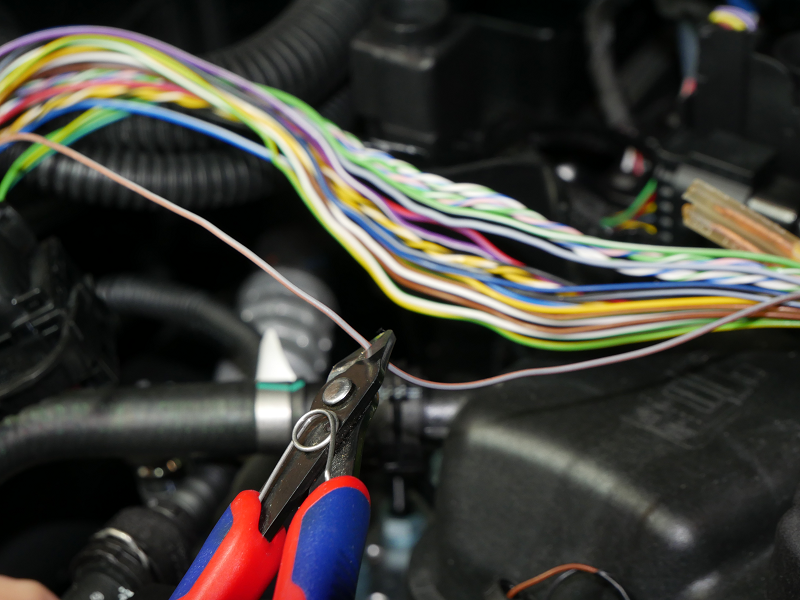

Isolierung vom Kabelbaum abnehmen und Kabel braun/grau sowie braun/grün durchtrennen.

Isolierung abnehmen
Isolierung abnehmen
Kabel braun/grau durchtrennen
Kabel braun/grau durchtrennen
Kabelenden abisolieren
Kabelenden abisolieren

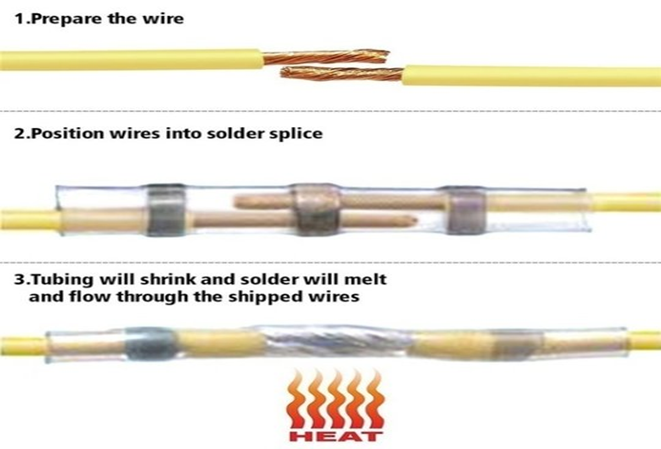

Lötstoßverbinder verlöten
Lötstoßverbinder verlöten
6.

Lieferumfang

Im Lieferumfang enthalten

  • Auspuffklappen-Modul
  • Kabelbaum
  • 2-pol. Steckergehäuse
  • 4× Lötstoßverbinder
  • 5A Sicherung
Lieferumfang AWRON AKS Pro
Lieferumfang AWRON AKS Pro
